PNR Central Europe Zweistoffdüsen – Pneumatische Zerstäubung für feinste Tröpfchengrößen
Von klassischen Atomizern bis zu Ultraschall-Zerstäubern: K & W FlowSystems liefert die passende Zweistoffdüsen-Technologie für präzise Zerstäubung in Beschichtung, Befeuchtung, Kühlung und Veredelung.
Produktbeschreibung

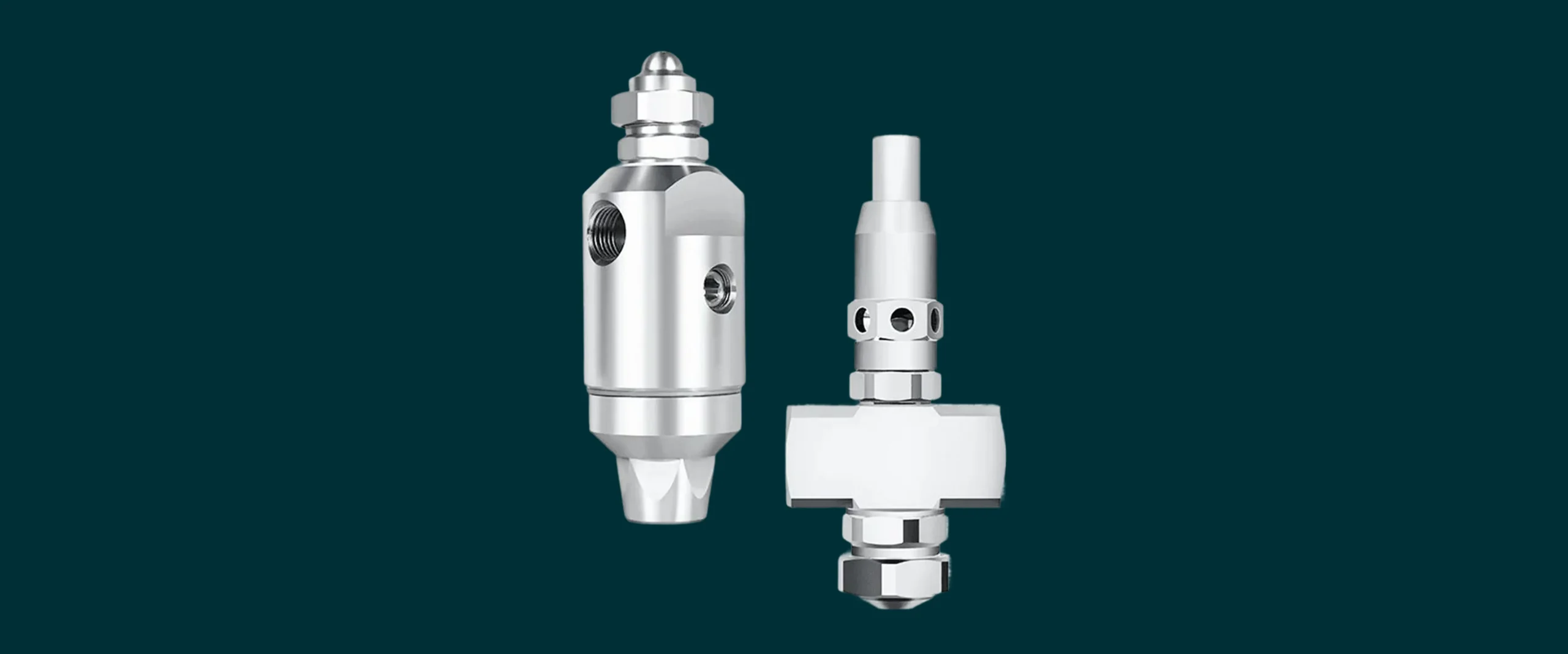

PNR Central Europe Zweistoffdüsen
Zweistoffzerstäuber erzeugen feinste Aerosole durch die Kombination von Flüssigkeit und einem komprimierbaren Gas, typischerweise Druckluft. Dabei wird die Flüssigkeit im Mischbereich durch den Hochgeschwindigkeits-Luftstrom in feine Tröpfchen zerlegt. Dieses Zweiphasenprinzip ermöglicht eine sehr feine Zerstäubung bereits bei niedrigen Flüssigkeitsdrücken.
Zweistoffzerstäuber kommen überall dort zum Einsatz, wo hydraulische Systeme an ihre Grenzen stoßen – insbesondere bei sehr kleinen Tropfengrößen, niedrigen Durchflussmengen oder hohen Anforderungen an Gleichmäßigkeit und Oberflächenbenetzung. Typische Anwendungen sind Luftbefeuchtung, Desinfektion, Beschichtung, Verdunstungskühlung, Geruchsneutralisation und pharmazeutische Applikationen.
Das System basiert auf modular aufgebauten Komponenten, die aus Flüssigkeitsdüse, Luftdüse und definierten Mischgeometrien bestehen. Dadurch lassen sich Sprühcharakteristik, Tropfengröße und Sprühwinkel exakt an die jeweilige Anwendung anpassen.
Vorteile
K & W FlowSystems bietet mit PNR Central Europe Zweistoffdüsen Lösungen für verschiedene Anwendungszwecke
Extrem feine Zerstäubung
Zweistoffdüsen erzeugen Tröpfchengrößen, die mit Einstoffdüsen nicht erreichbar sind. Der Sauter-Mitteldurchmesser (SMD) liegt je nach Typ zwischen 10 und 150 Mikrometer. Ultraschall-Atomizer erreichen besonders enge Tröpfchengrößenverteilungen mit minimalem Anteil zu großer oder zu kleiner Tropfen.
Niedrige Flüssigkeitsdrücke
Die Zerstäubung erfolgt durch die Energie der Druckluft, nicht durch hohen Flüssigkeitsdruck. Flüssigkeitsdrücke von 0,5 bis 4 bar sind ausreichend. Das vereinfacht die Anlagenauslegung, reduziert Verschleiß und ermöglicht die Zerstäubung druckempfindlicher Medien.
Modularer Systemaufbau
Alle Zweistoffdüsen bestehen aus standardisierten Komponenten: Set-Up (Luft- und Flüssigkeitsdüse), Body (Anschlusskörper) und Optionen (Absperr- oder Reinigungsnadeln). Diese Bauweise ermöglicht kundenspezifische Konfigurationen aus Standardteilen ohne Sonderanfertigung.
Breite Materialauswahl
Verfügbare Werkstoffe: Edelstahl AISI 303 und AISI 316L, Messing (vernickelt oder verchromt), PVC, PVDF, PTFE, Titan, Hastelloy. Die Materialwahl richtet sich nach der chemischen Beständigkeit gegenüber dem Sprühmedium und der geforderten Oberflächengüte.
Interne oder externe Mischung
Set-Ups mit interner Mischung vereinen Luft und Flüssigkeit in einer Mischkammer vor dem Austritt. Set-Ups mit externer Mischung führen beide Medien getrennt und vermischen sie erst außerhalb der Düse. Externe Mischung ermöglicht unabhängige Druckeinstellung ohne gegenseitige Beeinflussung.
Siphon- oder Druckprinzip
Klassische Atomizer können wahlweise mit Flüssigkeitszufuhr unter Druck oder mit Siphon-Effekt (Ansaugung aus atmosphärischem Behälter) arbeiten. Siphon-Atomizer vereinfachen die Anlagenauslegung, da keine Flüssigkeitspumpe erforderlich ist.
Automatische Start-Stop-Steuerung
MX-Automatik-Atomizer enthalten einen luftbetriebenen Zylinder, der eine Nadel zur Öffnung oder Schließung des Flüssigkeitseinlasses steuert. Die Zerstäubung kann ferngesteuert gestartet und gestoppt werden. Die patentierte tropffreie Nadel verhindert Nachtropfen.
ANWENDUNGSGEBIETE
Für feinste Zerstäubung in industriellen Prozessen.
Zweistoffdüsen werden in nahezu allen Industrien eingesetzt, wo feinste Zerstäubung erforderlich ist.
Oberflächenbeschichtung
Lackierung
Veredelung
Metallbeschichtung
Luftbefeuchtung
Klimatisierung
Produktionshallen
Lagerhallen
Gewächshäuser
Verdunstungskühlung
Kühlung von Maschinen
Produkten
Räumen
Geruchsbekämpfung und Luftreinigung
Desinfektion
Aromatisierung
Staubbindung
Beölung und Schmierung
Trennmittel-Aufbringung
Werkzeugschmierung
Pharmazeutische Anwendungen
Sprühtrocknung
Granulierung
Tablettenbeschichtung
Lebensmittelindustrie
Befeuchtung
Aromaaufbringung
Öl-Sprühung
Textilveredelung
Aufbringung von Ausrüstungschemikalien
Produktvarianten
MW – Klassische Zerstäuber
MW-Zerstäuber sind modulare Zweistoffdüsen für die manuelle Einstellung von Sprühbild und Zerstäubungscharakteristik. Sie eignen sich für universelle industrielle Anwendungen mit feiner pneumatischer Zerstäubung.
MW-Zerstäuber arbeiten nach dem Zweistoffprinzip und erzeugen durch die Mischung von Druckluft und Flüssigkeit einen gleichmäßigen Sprühnebel mit feiner Tropfenstruktur. Dank des modularen Aufbaus aus Grundkörper und Set-Up lassen sich Sprühbild, Durchfluss, Mischprinzip und Betriebsart optimal an die jeweilige Anwendung anpassen. Je nach Ausführung stehen Grundkörper mit manueller Regelung des Flüssigkeitsstroms oder integrierter Reinigungsfunktion zur Verfügung. Dadurch eignen sich MW-Zerstäuber für ein breites Spektrum industrieller Sprühprozesse – von der Befeuchtung bis zur Beschichtung.
Technische Merkmale
Modularer Aufbau aus Grundkörper und Set-Up
Manuelle Bedienung und Einstellung
Verschiedene Grundkörper mit Regel- oder Reinigungsfunktion verfügbar
Siphon- oder Druckbetrieb möglich
Interne oder externe Mischung verfügbar
Unterschiedliche Sprühbilder, Durchflussbereiche und Werkstoffe erhältlich
Hauptanwendungen
Industrielle Luftbefeuchtung
Verdunstungskühlung
Oberflächenbeschichtung
Beölung und Minimalmengenschmierung
Geruchsneutralisation und Desinfektion

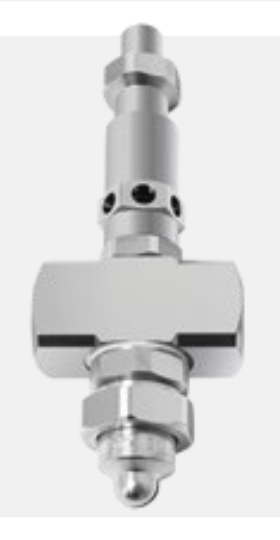

MW Körper D
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing vernickelt, PVC
Kapazität
0,5 – 1158L/h Flüssigkeit / 20 – 2207NL/min Gas
Anschlüsse
BPS/NPT IG, 1/4“ oder 1/2“
Hauptanwendungen
Luftbefeuchtung, Verdunstungskühlung, Geruchsbekämpfung, Beölung, Beschichtung

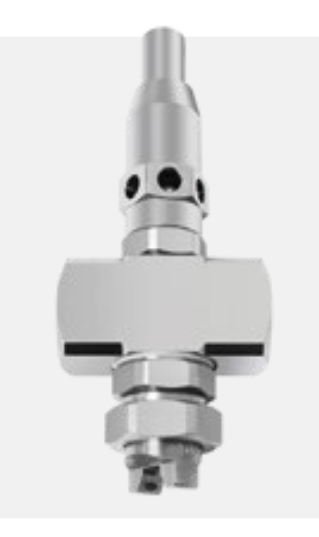

MW Körper C
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing vernickelt, PVC
Kapazität
0,5 – 1158L/h Flüssigkeit / 20 – 2207NL/min Gas
Anschlüsse
BPS/NPT IG, 1/4“ oder 1/2“
Hauptanwendungen
Luftbefeuchtung, Verdunstungskühlung, Geruchsbekämpfung, Beölung, Beschichtung

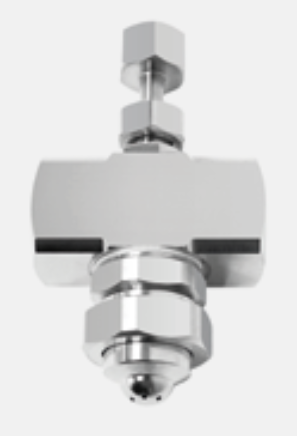

MW Körper B
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing vernickelt, PVC
Kapazität
0,5 – 1158L/h Flüssigkeit / 20 – 2207NL/min Gas
Anschlüsse
BPS/NPT IG, 1/4“ oder 1/2“
Hauptanwendungen
Luftbefeuchtung, Verdunstungskühlung, Geruchsbekämpfung, Beölung, Beschichtung

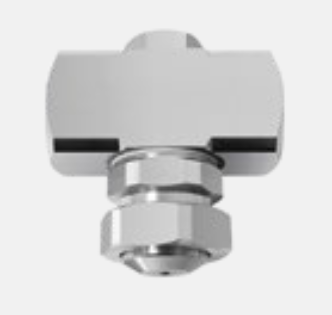

MW Körper A
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing vernickelt, PVC
Kapazität
0,5 – 1158L/h Flüssigkeit / 20 – 2207NL/min Gas
Anschlüsse
BPS/NPT IG, 1/4“ oder 1/2“
Hauptanwendungen
Luftbefeuchtung, Verdunstungskühlung, Geruchsbekämpfung, Beölung, Beschichtung
MX – Automatik-Zerstäuber
MX-Zerstäuber ermöglichen präzise gesteuerte Sprühzyklen für automatisierte Prozesse. Die pneumatische Betätigung sorgt für reproduzierbare Ein- und Ausschaltvorgänge sowie einen tropffreien Betrieb.
MX-Zerstäuber arbeiten nach dem Zweistoffprinzip und ergänzen die feine pneumatische Zerstäubung um eine integrierte pneumatische Schaltfunktion. Der Sprühvorgang wird über einen pneumatischen Aktuator gesteuert, wodurch sich reproduzierbare Sprühintervalle und ein tropffreier Betrieb realisieren lassen. Dadurch eignen sich MX-Zerstäuber besonders für automatisierte Fertigungsprozesse mit getakteten oder zeitgesteuerten Sprühzyklen. Wie bei den MW-Zerstäubern stehen verschiedene Set-Ups zur Verfügung, sodass Sprühbild, Mischprinzip und Durchfluss optimal an die jeweilige Anwendung angepasst werden können.
Technische Merkmale
Pneumatisch betätigte Start-/Stopp-Funktion
Tropffreier Betrieb durch integrierte Absperrnadel
Standard- und Mini-Ausführung verfügbar
Kompatibel mit den Set-Ups der MW-Baureihe
Siphon- oder Druckbetrieb möglich
Interne oder externe Mischung verfügbar
Unterschiedliche Sprühbilder und Durchflussbereiche erhältlich
Hauptanwendungen
Automatisierte Oberflächenbeschichtung
Industrielle Luftbefeuchtung
Verdunstungskühlung
Desinfektions- und Hygienesysteme
Getaktete Schmier- und Beölungsprozesse
MX Mini NB
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing vernickelt
Kapazität
0,5 – 250L/h Flüssigkeit / 20 – 495NL/min Gas
Anschlüsse
Luft 1/8“, Flüssigkeit 1/8“
Hauptanwendungen
Kompakte Anlagen, Befeuchtung mit Verstopfungsgefahr

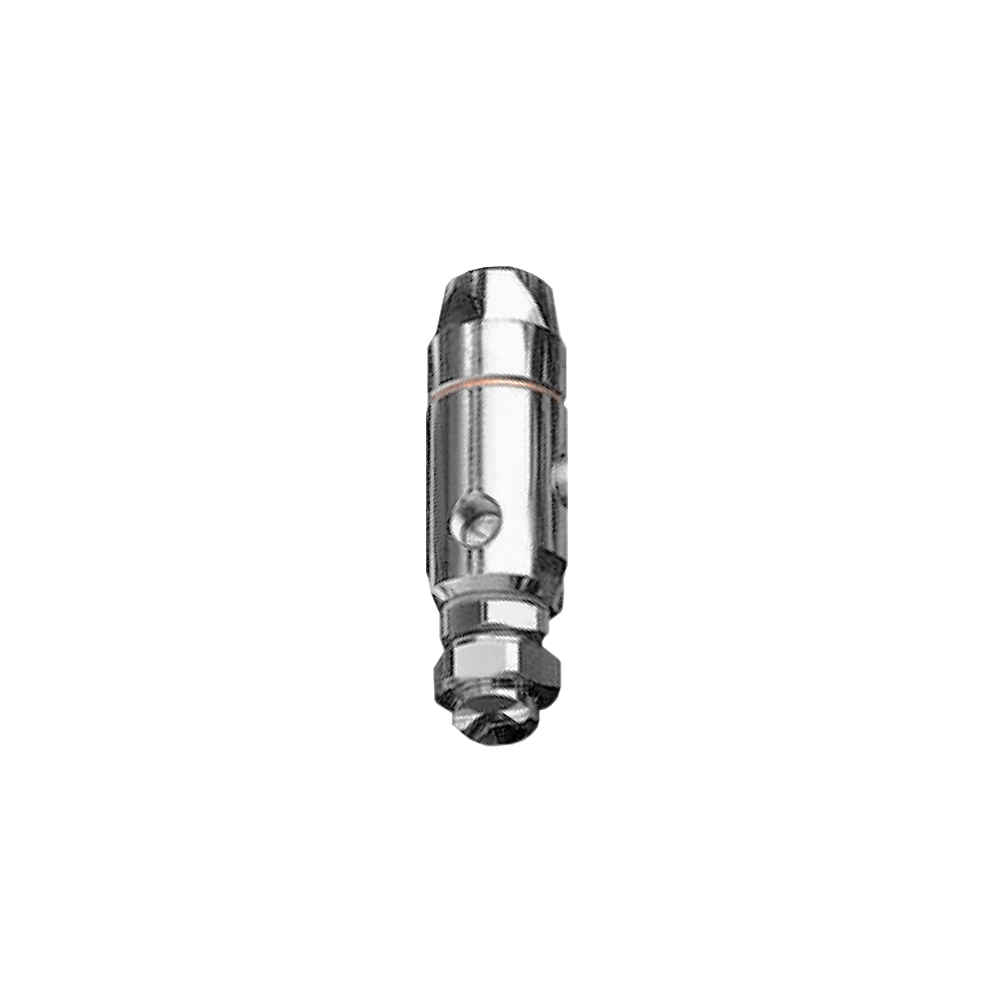

MX Mini NA
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing vernickelt
Kapazität
0,5 – 250L/h Flüssigkeit / 20 – 495NL/min Gas
Anschlüsse
Luft 1/8“, Flüssigkeit 1/8“
Hauptanwendungen
Kompakte Anlagen, automatisierte Befeuchtung
MX Mini MB
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing vernickelt
Kapazität
0,5 – 250L/h Flüssigkeit / 20 – 495NL/min Gas
Anschlüsse
Luft 1/8“, Flüssigkeit 1/8“, Steuerung 1/8“
Hauptanwendungen
Kompakte Anlagen, Befeuchtung mit Verstopfungsgefahr
MX Mini MA
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing vernickelt
Kapazität
0,5 – 250L/h Flüssigkeit / 20 – 495NL/min Gas
Anschlüsse
Luft 1/8“, Flüssigkeit 1/8“, Steuerung 1/8“
Hauptanwendungen
Kompakte Anlagen, automatisierte Befeuchtung, Kühlung in engen Einbauverhältnissen
MX Standard UB
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing vernickelt
Kapazität
0,5 – 280L/h Flüssigkeit / 20 – 685NL/min Gas
Anschlüsse
Luft 1/4“, Flüssigkeit 1/4“
Hauptanwendungen
Automatisierte Befeuchtung mit Verstopfungsgefahr
MX Standard UA
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing vernickelt
Kapazität
0,5 – 280L/h Flüssigkeit / 20 – 685NL/min Gas
Anschlüsse
Luft 1/4“, Flüssigkeit 1/4“
Hauptanwendungen
Automatisierte Luftbefeuchtung, Geruchsbekämpfung, Kühlung

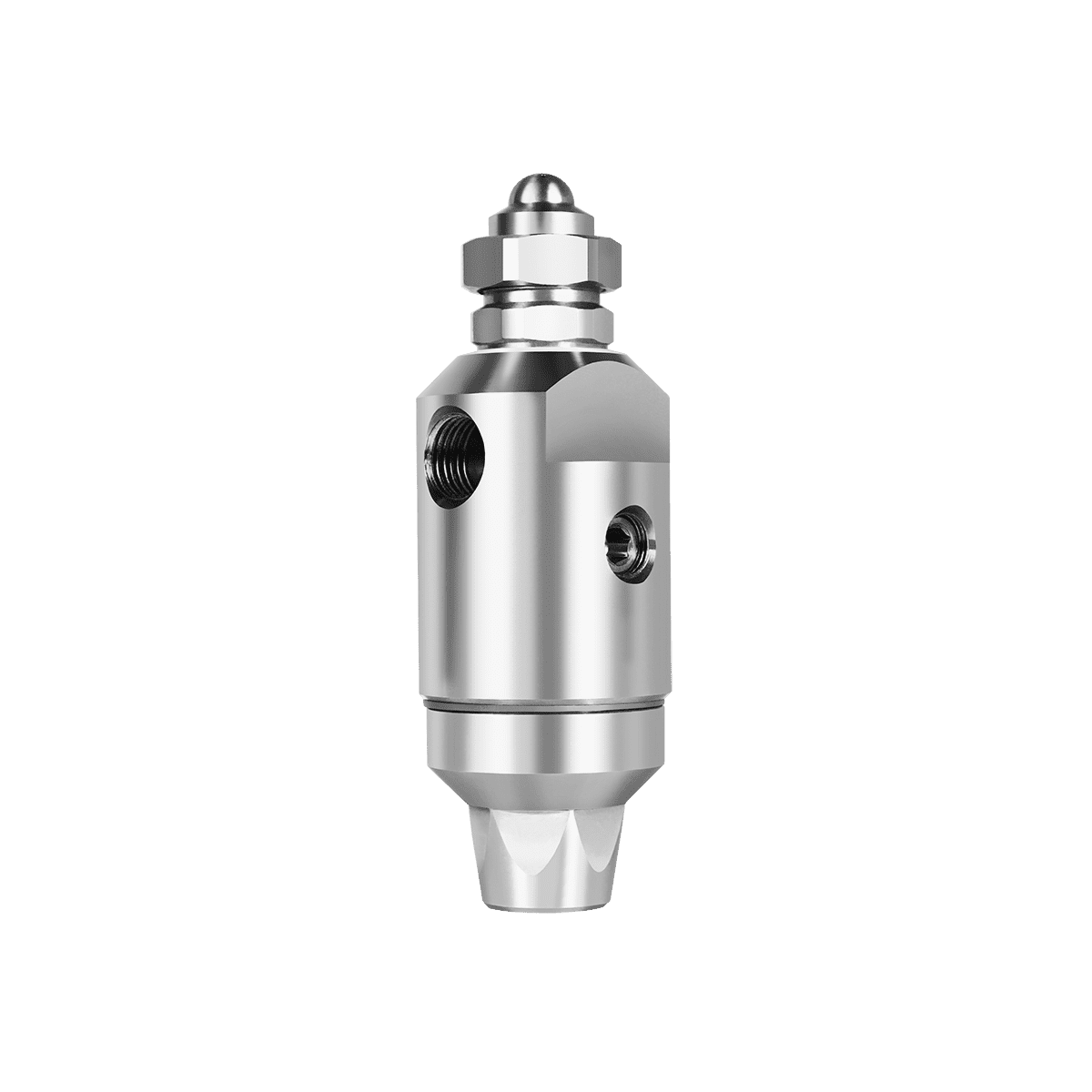

MX Standard SB
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing vernickelt
Kapazität
0,5 – 280L/h Flüssigkeit / 20 – 685NL/min Gas
Anschlüsse
Luft 1/4“, Flüssigkeit 1/4“, Steuerung 1/8“
Hauptanwendungen
Automatisierte Befeuchtung mit Verstopfungsgefahr, Zyklusbetrieb
MX Standard SA
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing vernickelt
Kapazität
0,5 – 280L/h Flüssigkeit / 20 – 685NL/min Gas
Anschlüsse
Luft 1/4“, Flüssigkeit 1/4“, Steuerung 1/8“
Hauptanwendungen
Automatisierte Luftbefeuchtung, Zyklusbetrieb, Desinfektion Reinräume, Kühlung
MA – Ultraschall-Zerstäuber
MA-Ultraschall-Zerstäuber erzeugen besonders feine und homogene Sprühnebel für Anwendungen mit höchsten Anforderungen an Tröpfchengröße und Gleichmäßigkeit.
MA-Ultraschall-Zerstäuber arbeiten nach einem zweistufigen Zerstäubungsprinzip. Zunächst wird die Flüssigkeit durch einen Hochgeschwindigkeits-Luftstrom fein zerstäubt. Anschließend durchströmt das Luft-Flüssigkeits-Gemisch einen Resonator, der durch ein Schallwellenfeld die Tröpfchen weiter zerkleinert und eine besonders gleichmäßige Tröpfchengrößenverteilung erzeugt.
Durch die getrennte Führung von Luft und Flüssigkeit lassen sich beide Medien unabhängig voneinander regeln. Dadurch bieten MA-Zerstäuber einen großen Einstellbereich und eignen sich besonders für Anwendungen, bei denen feinste Aerosole und eine hohe Prozessgenauigkeit gefordert sind.
Technische Merkmale
Zweistufige Zerstäubung mit Resonator-Technologie
Besonders feine und homogene Tröpfchengrößen
Luft- und Flüssigkeitsdruck unabhängig einstellbar
Großer Regelbereich der Flüssigkeitsleistung
Enger Vollkegel-Sprühstrahl
Verschiedene Anschlussadapter verfügbar
Hauptanwendungen
Industrielle Luftbefeuchtung
Verdunstungskühlung
Zerstäubung von Desinfektions- und Pharmaprodukten
Feinbeschichtung von Oberflächen
Aroma- und Additivauftrag
Geruchsneutralisation

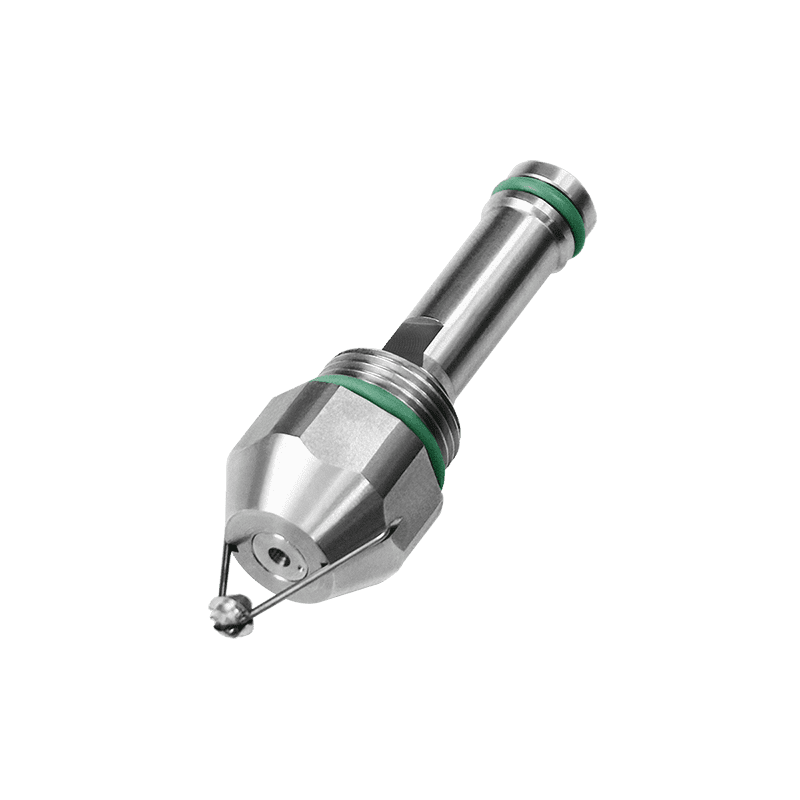

MA
Werkstoffe / Rohwerkstoff
Düse AISI 303, Adapter AISI 303 oder Messing
Kapazität
0,02 – 2,87L/min Flüssigkeit / 2,1 – 36,2Nm³/h Gas
Anschlüsse
verschiedene Adapter
Hauptanwendungen
Verdunstungskühlung Reinräume, Luftbefeuchtung, pharmazeutische Sprühtrocknung, Aromaaufbringung
Sprühwinkel
25°, 40°
Set-Ups und Sprühbilder
Set-Ups bilden das Herzstück jeder Zweistoffdüse und bestimmen die Zerstäubungscharakteristik. Sie werden auf den Grundkörper der MW- oder MX-Zerstäuber montiert und legen Sprühbild, Tröpfchengröße und Durchfluss fest.
Ein Set-Up besteht aus einer Luft- und einer Flüssigkeitsdüse. Erst das Zusammenspiel beider Komponenten erzeugt den charakteristischen Sprühnebel einer Zweistoffdüse. Je nach Anwendung stehen unterschiedliche Set-Ups mit verschiedenen Mischprinzipien, Flüssigkeitszuführungen und Sprühbildern zur Verfügung. Dadurch lassen sich Zerstäubungscharakteristik und Sprühbild optimal auf den jeweiligen Prozess abstimmen.
Technische Merkmale
Zur Montage auf den Grundkörpern der MW- und MX-Zerstäuber
Bestehend aus Luft- und Flüssigkeitsdüse
Definiert Tröpfchengröße, Durchfluss und Sprühbild
Interne oder externe Mischung verfügbar
Druck- oder Siphonbetrieb möglich
Sprühbilder: Vollkegel, Weitwinkel-Vollkegel und Flachstrahl
Komponenten innerhalb der Baureihe kombinierbar
Hauptanwendungen
Feinzerstäubung für Beschichtungsprozesse
Industrielle Luftbefeuchtung
Verdunstungskühlung
Beölung und Minimalmengenschmierung
Desinfektion und Geruchsneutralisation
Prozessspezifische Anpassung von Sprühbild und Tröpfchengröße
UH – Sprühlanzen
UH-Sprühlanzen bringen Flüssigkeiten, Chemikalien oder fein zerstäubte Medien gezielt in Heißgas-, Rauchgas- und Prozessgasströme ein. Sie werden für Kühl-, Konditionierungs- und Injektionsprozesse in anspruchsvollen Industrieanlagen eingesetzt.
UH-Sprühlanzen kombinieren leistungsfähige Sprühdüsen mit einer anwendungsspezifisch ausgelegten Lanze für den Einsatz in industriellen Prozessanlagen. Je nach Anforderung kommen hydraulische Einflüssigkeitslanzen oder Zweistofflanzen mit Druckluftunterstützung zum Einsatz.
Hydraulische Lanzen reagieren schnell auf Prozessänderungen und eignen sich für Anwendungen mit variablen Flüssigkeitsmengen. Zweistofflanzen erzeugen durch die Luftunterstützung einen besonders feinen Sprühnebel und ermöglichen eine präzise Regelung von Tropfengröße und Flüssigkeitsdurchsatz.
Lanzenlänge, Düsenbestückung, Werkstoffe, Anschlüsse und Zubehör werden an die jeweiligen Prozess- und Einbaubedingungen angepasst. Optional sind Schutzrohre, Luftverstärker sowie einziehbare Wartungssysteme erhältlich.
Technische Merkmale
Hydraulische Einflüssigkeits- und Zweistofflanzen verfügbar
Individuelle Auslegung für Prozess- und Einbaubedingungen
Präzise Positionierung und Ausrichtung des Sprühbildes
Schutzrohre, Luftverstärker und einziehbare Wartungssysteme optional
Sonderwerkstoffe für hohe Temperaturen und korrosive Medien verfügbar
Flansch-, Gewinde-, Tri-Clamp- oder Schnellkupplungsanschlüsse
Entwicklung und Auslegung mittels CFD-Simulation sowie umfangreichen Prüfverfahren
Hauptanwendungen
Gaskühlung
Rauchgaskonditionierung
Eindüsung chemischer Additive
Dampfkühlung
NOₓ-Minderung
Zementwerke
Müllverbrennungsanlagen
Kraftwerks- und Prozessindustrie
UH Doppelflüssigkeits-Lanze
Werkstoffe / Rohwerkstoff
AISI 316L (Standard), Schutzrohr Hastelloy auf Anfrage
Kapazität
–
Anschlüsse
Flansch / Gewinde / Schnellkupplung / Tri-Clamp
Hauptanwendungen
Zementfabriken, Müllverbrennung, Gaskühlung, NOx-Kontrolle, Dampfkühlung
Sprühwinkel
–
UH Einflüssigkeitslanze
Werkstoffe / Rohwerkstoff
AISI 316L (Standard), Hastelloy auf Anfrage
Kapazität
–
Anschlüsse
Flansch / Gewinde / Schnellkupplung / Tri-Clamp
Hauptanwendungen
Zementfabriken, Müllverbrennung, Gaskühlung, Einspritzung chemischer Verbindungen, NOx-Kontrolle
Sprühwinkel
–
Zugehörige Services
K & W FlowSystems liefert nicht nur Zweistoffdüsen, sondern unterstützt Sie von der Auslegung bis zur Inbetriebnahme.
Technische Beratung und Auslegung
Welches Set-Up eignet sich für Ihre Anwendung? Welche Tröpfchengröße benötigen Sie? Welcher Luft- und Flüssigkeitsdruck ist optimal? Unsere Techniker analysieren Ihre Anforderungen und legen das optimale System aus. Wir berücksichtigen Durchflussmenge, Sprühbereich, Tröpfchengröße, Medium und Umgebungsbedingungen. CTA: Termin vereinbaren
Systemintegration und Komplettsysteme
Zweistoffdüsen sind nur ein Teil der Zerstäubungsanlage. K & W FlowSystems plant und liefert vollständige Systeme mit Luftaufbereitung, Flüssigkeitspumpen, Steuerungen und Verrohrung. Wir kombinieren Atomizer mit passenden Komponenten zu funktionierenden Gesamtsystemen.
Labor-Tests und Sprühmuster-Analyse
PNR Central Europe verfügt über ein vollständig ausgestattetes Labor zur Messung von Tröpfchengrößen, Geschwindigkeiten und Sprühmustern. Laser-Interferometrie ermöglicht präzise Bestimmung des Sauter-Mitteldurchmessers (SMD), der Tröpfchengrößenverteilung und der Sprühgeschwindigkeiten. K & W FlowSystems kann auf Anfrage komplette Testberichte für katalogisierte und kundenspezifische Atomizer bereitstellen.
Schulungen
Fundierte Trainings für Ihre Mitarbeiter in Bedienung, Wartung und Fehlerdiagnose. Schulungen vor Ort oder in unseren Räumlichkeiten möglich.
Ersatzteilversorgung
Set-Ups, Bodies, Dichtungen und Nadeln für alle Atomizer sind über K & W FlowSystems kurzfristig verfügbar. Für kritische Anlagen empfehlen wir einen abgestimmten Ersatzteilbestand auf Lager.
Ersatzteilversorgung
Set-Ups, Bodies, Dichtungen und Nadeln für alle Atomizer sind über K & W FlowSystems kurzfristig verfügbar. Für kritische Anlagen empfehlen wir einen abgestimmten Ersatzteilbestand auf Lager.
Schulungen
Fundierte Trainings für Ihre Mitarbeiter in Bedienung, Wartung und Fehlerdiagnose. Schulungen vor Ort oder in unseren Räumlichkeiten möglich.
Labor-Tests und Sprühmuster-Analyse
PNR Central Europe verfügt über ein vollständig ausgestattetes Labor zur Messung von Tröpfchengrößen, Geschwindigkeiten und Sprühmustern. Laser-Interferometrie ermöglicht präzise Bestimmung des Sauter-Mitteldurchmessers (SMD), der Tröpfchengrößenverteilung und der Sprühgeschwindigkeiten. K & W FlowSystems kann auf Anfrage komplette Testberichte für katalogisierte und kundenspezifische Atomizer bereitstellen.
Systemintegration und Komplettsysteme
Zweistoffdüsen sind nur ein Teil der Zerstäubungsanlage. K & W FlowSystems plant und liefert vollständige Systeme mit Luftaufbereitung, Flüssigkeitspumpen, Steuerungen und Verrohrung. Wir kombinieren Atomizer mit passenden Komponenten zu funktionierenden Gesamtsystemen.
Technische Beratung und Auslegung
Welches Set-Up eignet sich für Ihre Anwendung? Welche Tröpfchengröße benötigen Sie? Welcher Luft- und Flüssigkeitsdruck ist optimal? Unsere Techniker analysieren Ihre Anforderungen und legen das optimale System aus. Wir berücksichtigen Durchflussmenge, Sprühbereich, Tröpfchengröße, Medium und Umgebungsbedingungen. CTA: Termin vereinbaren
