PNR Central Europe Sprühdüsen – Das vollständige Sortiment für Ihre industrielle Anwendung
Ob gleichmäßige Flächenbenetzung, punktgenaue Aufprallkraft oder feinste Verneblung: Die richtige Düse entscheidet über Effizienz, Reinigungswirkung und Prozesssicherheit Ihrer Anlage. PNR Central Europe-Partner für Österreich. Sonderanfertigungen nach Ihrer Zeichnung ab 10 Stück.
Produktbeschreibung
PNR Central Europe Sprühdüsen
PNR Central Europe entwickelt und fertigt seit mehr als 50 Jahren industrielle Sprühdüsen für Anwendungen in der Verfahrenstechnik. Das Produktprogramm umfasst Düsen für unterschiedlichste Sprühbilder, Medien und Betriebsbedingungen sowie Komponenten für die Integration in bestehende Anlagen und Systeme.
Je nach Anwendung stehen verschiedene Werkstoffe, Anschlussvarianten und Bauformen zur Verfügung. Die Auswahl erfolgt entsprechend den Anforderungen an Medium, Druck, Sprühcharakteristik, chemische Beständigkeit und Einsatzbedingungen.
Für Anwendungen außerhalb standardisierter Ausführungen werden gemeinsam mit PNR Central Europe kundenspezifische Lösungen entwickelt. K & W FlowSystems GmbH begleitet die technische Auslegung und koordiniert Sonderanfertigungen direkt mit dem Hersteller.
Sonderanfertigungen
K & W FlowSystems und PNR Central Europe fertigen nach Ihrer Spezifikation.
Sprechen Sie uns an. Wir prüfen die Machbarkeit mit dem Werk und nennen Ihnen Losgröße, Lieferzeit und Preis.
Wenn Ihr Prozess eine Düse mit besonderem Sprühwinkel, einem abweichenden Anschlussmaß, einem speziellen Werkstoff oder einer nicht standardisierten Geometrie erfordert, entwickeln wir gemeinsam mit dem PNR Central Europe-Werk die passende Lösung. PNR Central Europe fertigt Sonderdüsen bereits ab 10 Stück.
Sonderanfertigungen nach Ihrer Spezifikation
Wenn Ihr Prozess eine Düse mit besonderem Sprühwinkel, einem abweichenden Anschlussmaß, einem speziellen Werkstoff oder einer nicht standardisierten Geometrie erfordert, entwickeln wir gemeinsam mit dem PNR Central Europe-Werk die passende Lösung. PNR Central Europe fertigt Sonderdüsen bereits ab 10 Stück.
Typische Sonderanfertigungen
Angepasste Sprühwinkel für beengte Einbausituationen Sondergewinde für bestehende Rohrleitungen Materialvarianten für aggressive oder hochreine Medien Kundenspezifische Abmessungen für Retrofit-Projekte
Ablauf / Nächste Schritte
Sprechen Sie uns an. Wir prüfen die Machbarkeit mit dem Werk und nennen Ihnen Losgröße, Lieferzeit und Preis.
Ersatzteilversorgung
FTI Ersatzteile sind über K & W FlowSystems kurzfristig verfügbar. Für kritische Anlagen empfehlen wir einen abgestimmten Ersatzteilbestand auf Lager.
Schulungen
Fundierte Trainings aus der Praxis für maximale Ausfallsicherheit im Betrieb. Ihre Mitarbeiter lernen Bedienung, Wartung und Fehlerdiagnose. Schulungen vor Ort oder in unseren Räumlichkeiten möglich.
Inbetriebnahme
Gerne begleiten wir Sie von der Auslegung bis zur Inbetriebnahme. Auch bei bestehenden Anlagen helfen wir, Probleme zu lösen, bevor ein kompletter Austausch notwendig wird.
Systemintegration
Wir kombinieren DEBEM Pumpen mit passenden Systemkomponenten zu funktionierenden Gesamtsystemen. Dazu gehören Filterregler zur präzisen Fördermengeneinstellung, Pulsationsdämpfer für gleichmäßigen Förderstrom, Durchflussmesser, Druckregler und Steuerungen. Von der Rohrleitungsplanung bis zur Anlagenintegration begleiten wir Ihr Projekt.
Technische Beratung und Auslegung
Unsere Techniker analysieren Ihre Prozessparameter und legen die optimale Pumpenkonfiguration aus. Wir berücksichtigen Fördermedium, Betriebspunkt, Temperatur, Viskosität und chemische Beständigkeit. Sie erhalten eine fundierte Empfehlung zu Modell, Werkstoffausführung und Motorleistung.
Produktvarianten
Vollkegeldüsen
Vollkegeldüsen erzeugen eine gleichmäßige Flüssigkeitsverteilung über den gesamten Sprühquerschnitt und eignen sich überall dort, wo eine vollständige Flächenbenetzung und hohe Medienabdeckung gefordert sind.
Vollkegeldüsen zählen zu den vielseitigsten hydraulischen Düsen in der industriellen Sprühtechnik. Sie werden überall dort eingesetzt, wo Flüssigkeiten gleichmäßig verteilt und Oberflächen oder Prozessräume vollständig benetzt werden müssen. Je nach Anwendung stehen unterschiedliche Bauformen und Sprühcharakteristiken zur Verfügung – von kompakten Standarddüsen über leicht zu reinigende Ausführungen bis hin zu drallkörperfreien Spiraldüsen für verschmutzte Medien oder Spezialdüsen mit druckunabhängig konstantem Sprühwinkel.
Durch die große Auswahl an Werkstoffen, Anschlüssen und Förderleistungen lassen sich Vollkegeldüsen optimal an die jeweiligen Prozessanforderungen anpassen.
Technische Merkmale
Gleichmäßige Vollbenetzung über den gesamten Sprühquerschnitt
Runde und quadratische Sprühbilder verfügbar
Ausführungen für saubere und partikelhaltige Medien
Leicht zu reinigende sowie verstopfungsarme Bauformen
Große Auswahl an Werkstoffen, Anschlüssen und Förderleistungen
Spezialausführungen mit konstantem Sprühwinkel erhältlich
Hauptanwendungen
Gaskühlung
Rauchgasbehandlung
Staubbindung
Stranggusskühlung
Schaumunterdrückung
Chemikalieninjektion
Brandschutz

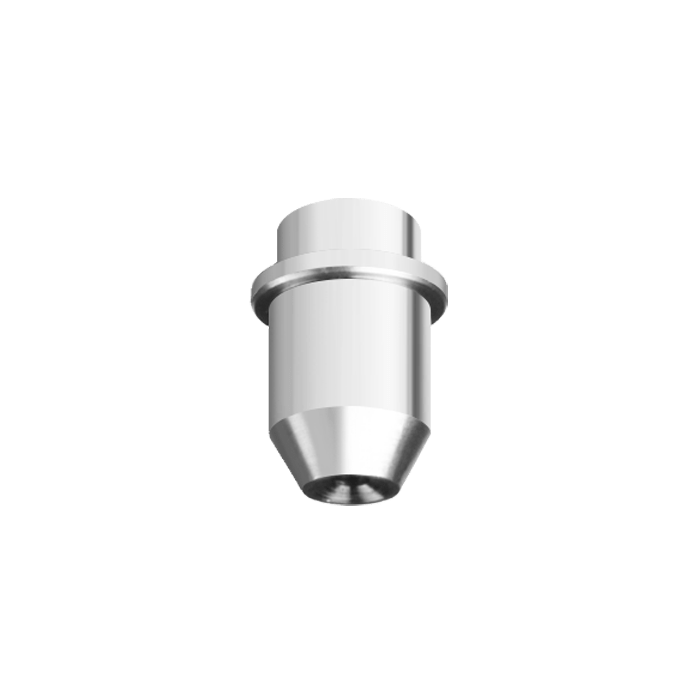

BX
Werkstoffe / Rohwerkstoff
AISI 303, Messing
Kapazität
1,49 – 7,43L/min @ 3bar
Anschlüsse
Nippel + Überwurfmutter
Hauptanwendungen
Verteilerrohre mit vielen Düsenpunkten, Kühlung, Strangguss
Sprühwinkel
60°

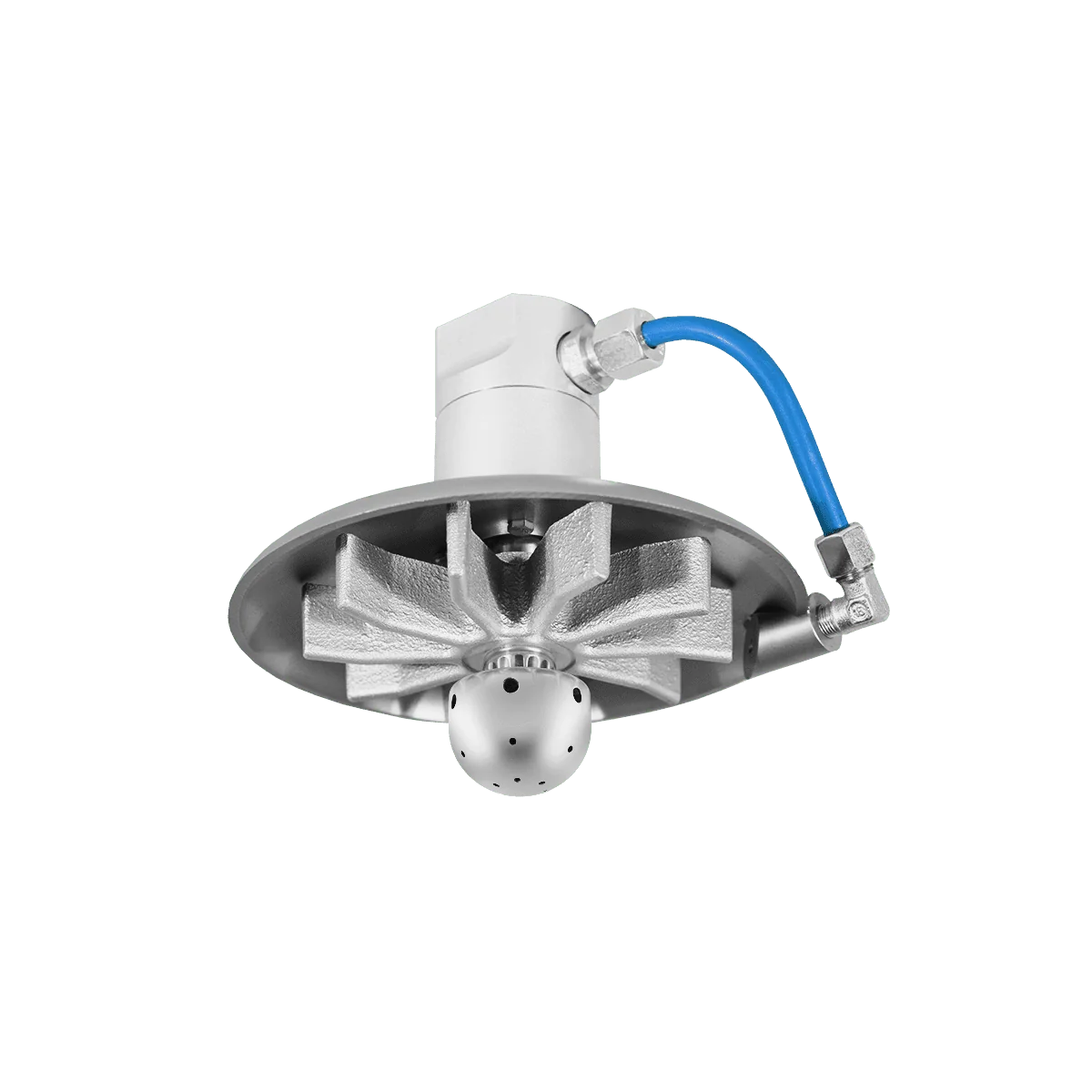

RRZ
Werkstoffe / Rohwerkstoff
Aluminium
Kapazität
107L/min @ 3bar
Anschlüsse
BSPT IG, 1/2“
Hauptanwendungen
Brandschutz, Tunnellöschanlagen
Sprühwinkel
180°

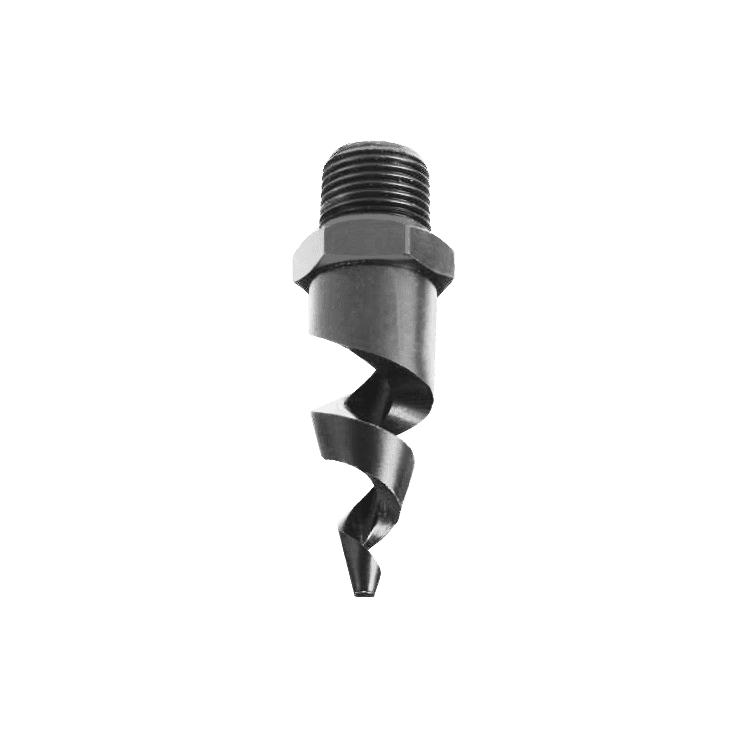

E-X
Werkstoffe / Rohwerkstoff
AISI 316L, Messing, PVC, PP, PVDF, PTFE, Hastelloy C22, Siliziumcarbid
Kapazität
23,5 – 4120L/min @ 3bar
Anschlüsse
BSPT/NPT AG / Vorschraubmutter, 3/8“ bis 4“
Hauptanwendungen
Chemische Industrie, partikelhaltige Medien, Staub- und Geruchsbekämpfung, Brandschutz, Schaumniederschlagung, Rauchgasbehandlung, Kühlung
Sprühwinkel
120°
E
Werkstoffe / Rohwerkstoff
AISI 316L, Messing, PVC, PP, PVDF, PTFE, Hastelloy C22, Siliziumcarbid
Kapazität
5,5 – 4120L/min @ 3bar
Anschlüsse
BSPT/NPT AG, 1/4“ bis 4“
Hauptanwendungen
Chemische Industrie, partikelhaltige Medien, Staub- und Geruchsbekämpfung, Brandschutz, Schaumniederschlagung, Rauchgasbehandlung, Kühlung
Sprühwinkel
60°, 90°, 120°, 150°, 180°

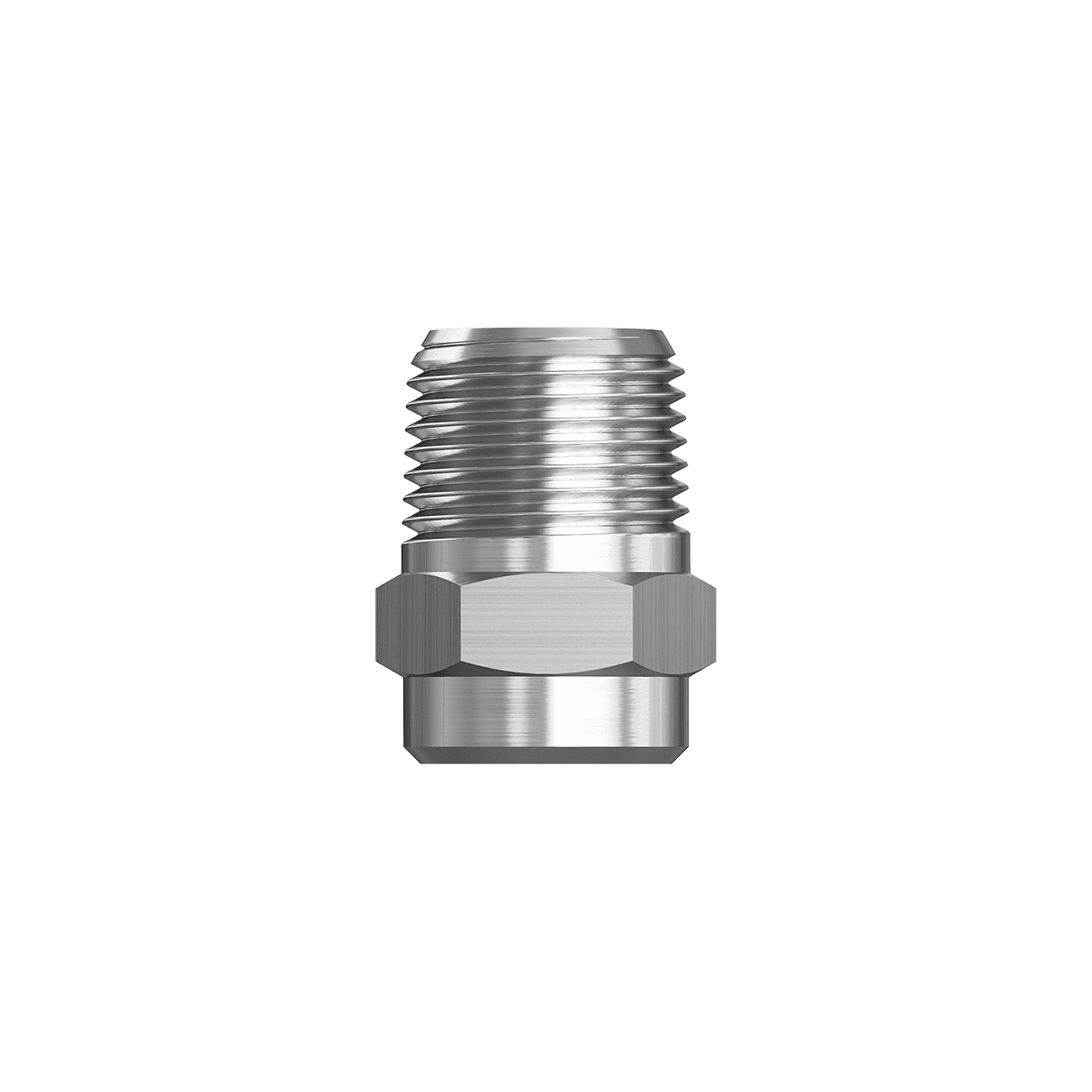

Dplus
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
2,35 – 18,8L/min @ 3bar
Anschlüsse
BSPT/NPT AG, 1/8“ bis 1/2“
Hauptanwendungen
Anwendungen mit schwankendem Betriebsdruck
Sprühwinkel
45°, 60°, 90°

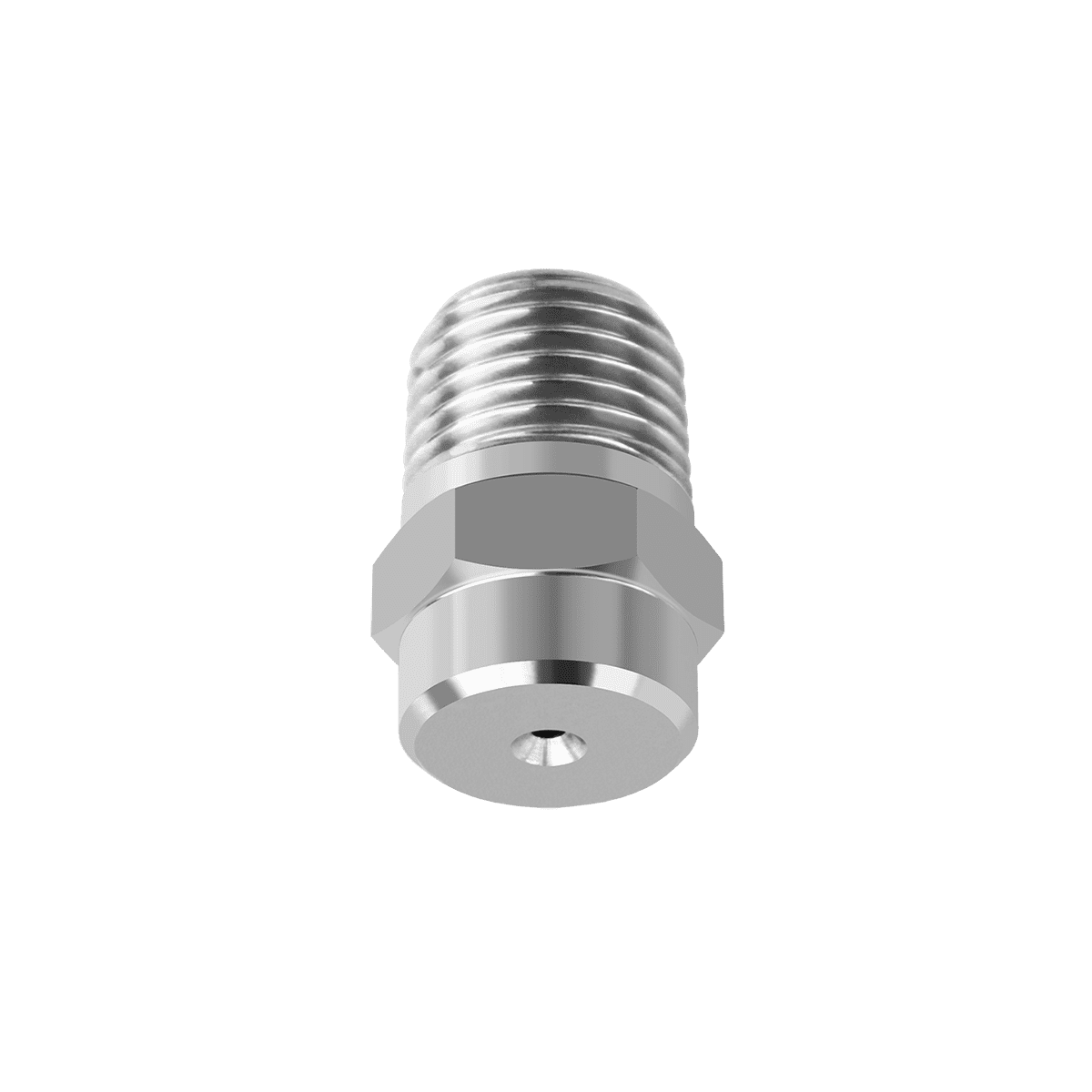

D
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
0,74 – 1470L/min @ 3bar
Anschlüsse
BSPT/NPT AG, 1/8“ bis 4“
Hauptanwendungen
Allgemeine Benetzung, Kühlung, Reinigung, Wärmebehandlung, Beizen, Kaltwalzen
Sprühwinkel
45°, 60°, 90°, 120°

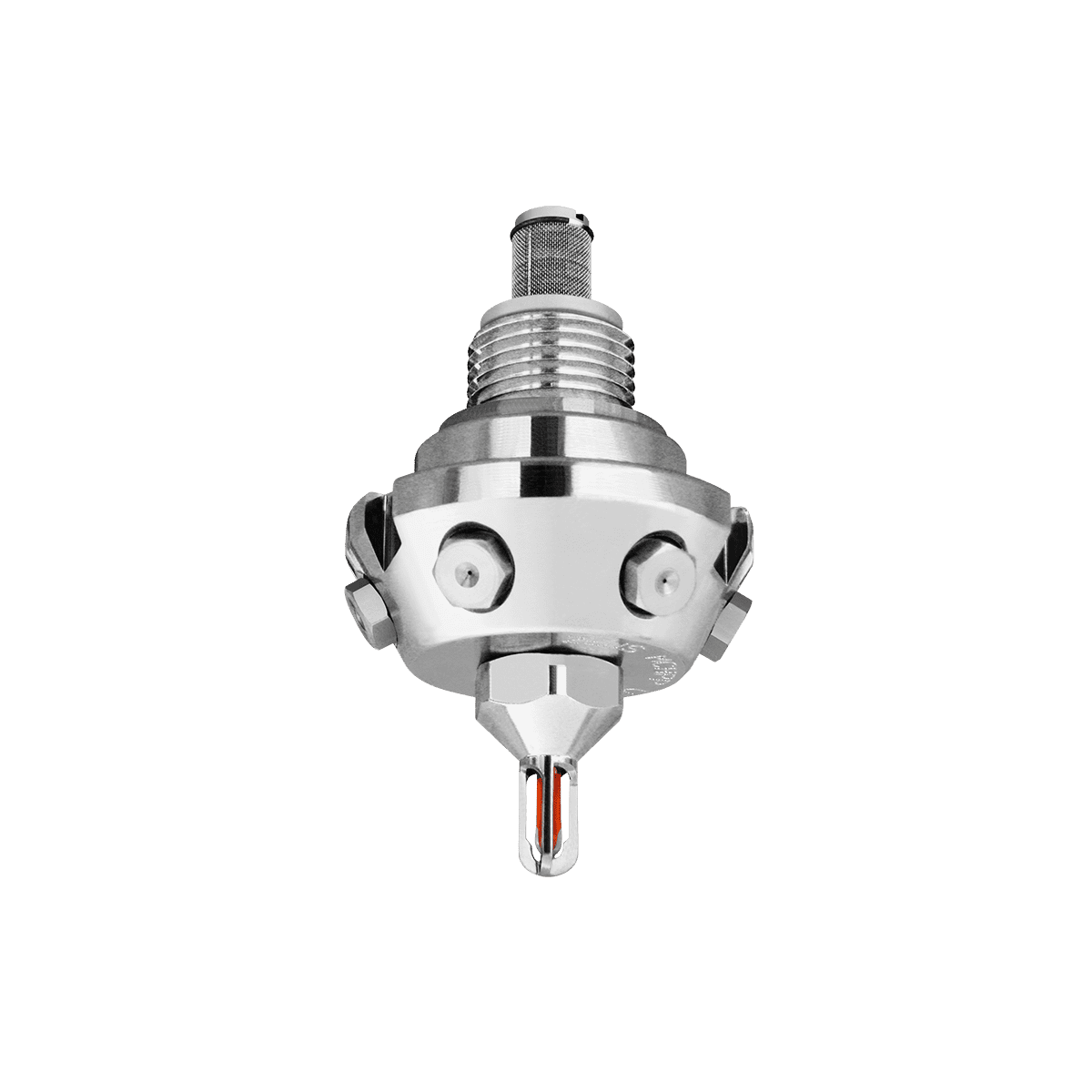

CJ
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing vernickelt
Kapazität
5 – 14L/min @ 100bar
Anschlüsse
BSPP/BSPT/NPT AG, 1/2“
Hauptanwendungen
Feuerlöschsysteme, Brandschutz
Sprühwinkel
150°

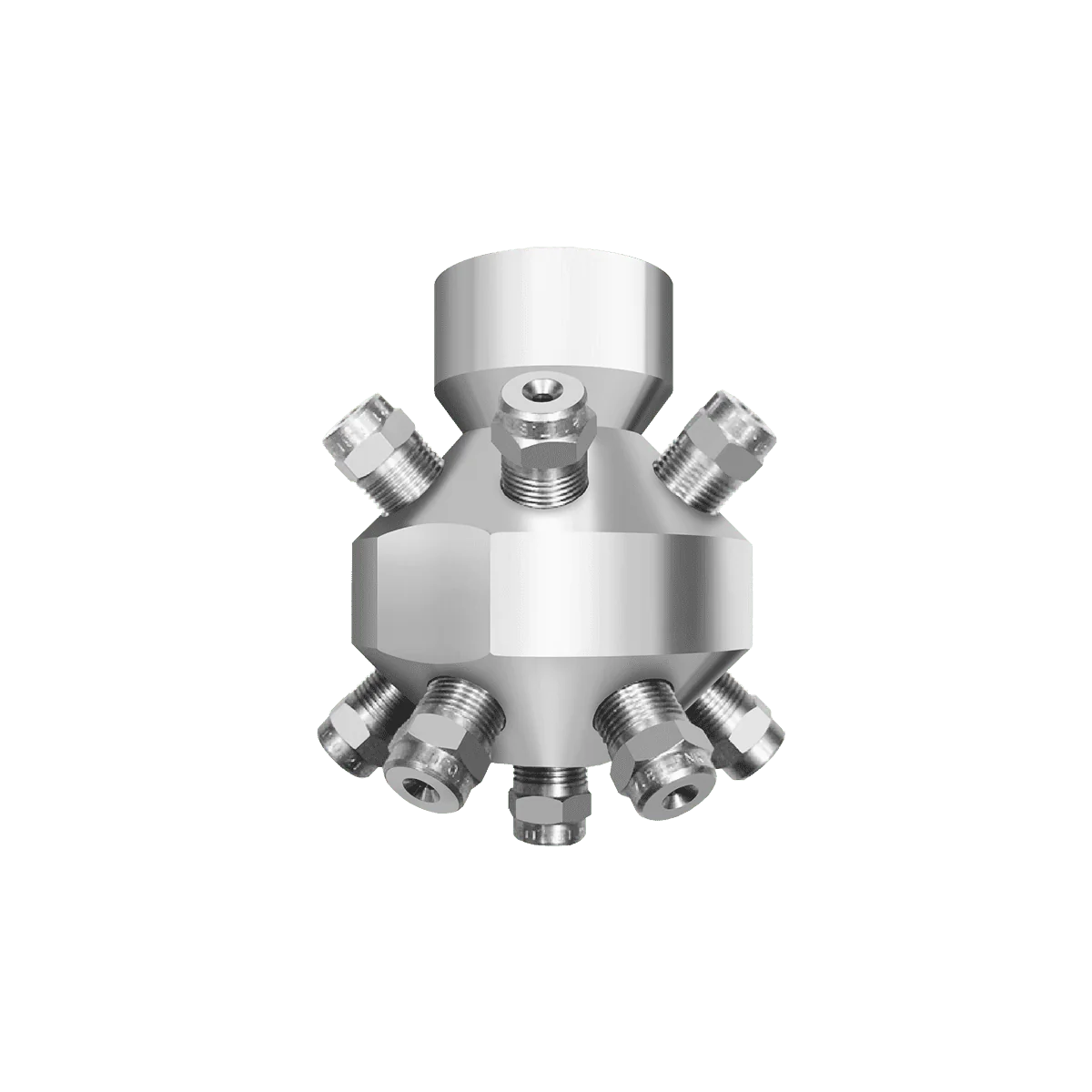

CH
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
8,26 – 481L/min @ 3bar
Anschlüsse
BSP/NPT IG, 3/4“ bis 2“
Hauptanwendungen
Gaskühlung, Gaswäsche, Befeuchtung, Brandschutz
Sprühwinkel
180°, 360°

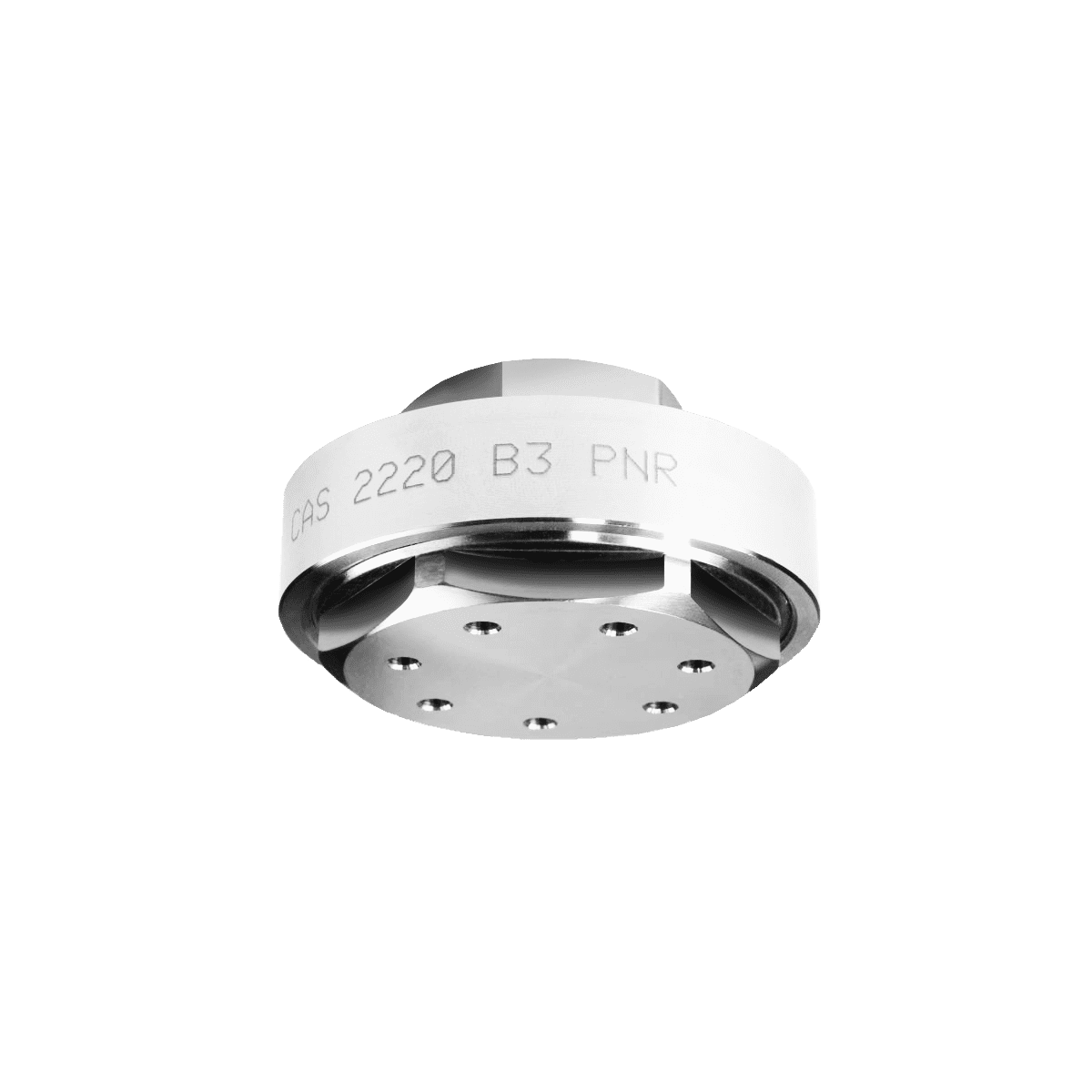

CAS/CAY
Werkstoffe / Rohwerkstoff
AISI 316L, Messing, Messing vernickelt
Kapazität
1,53 – 490L/min @ 3bar
Anschlüsse
BSP/NPT IG, 1/2“ bis 2“
Hauptanwendungen
Brandschutz, Löschanlagen, Gaskühlung
Sprühwinkel
70°, 130°

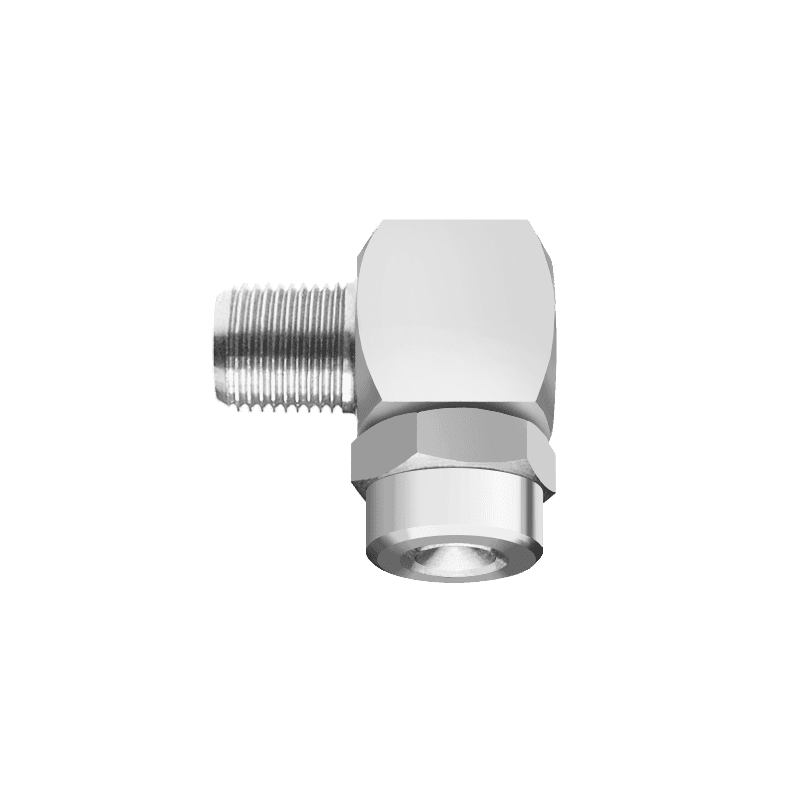

BV/BW
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
1,5 – 36L/min @ 3bar
Anschlüsse
BSP/NPT IG/AG, 1/8“ bis 1/2“
Hauptanwendungen
Kühlung, Waschen
Sprühwinkel
60°, 120°

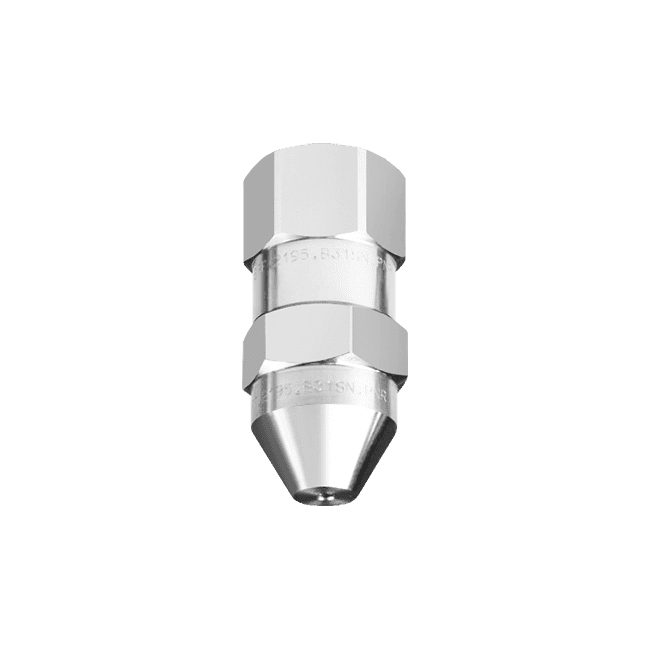

BR/BS/BT/BU
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing, PVC, PP, PTFE
Kapazität
0,98 – 980L/min @ 3bar
Anschlüsse
BSP/NPT IG/AG, 1/8“ bis 3“
Hauptanwendungen
Präzise Kühlung, Injektion von Chemikalien, gerichtete Benetzung
Sprühwinkel
15°, 30°

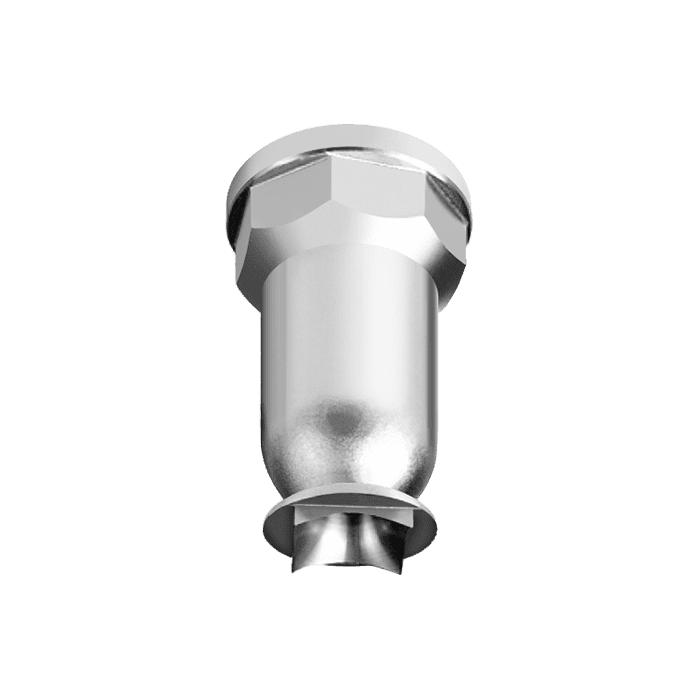

BF/BH
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
2,7 – 4200L/min @ 3bar
Anschlüsse
BSP/NPT IG (BF) / AG (BH), 1/8“ bis 6“
Hauptanwendungen
Gleichmäßige Quadratflächen-Benetzung, Stranggusskühlung
Sprühwinkel
60°, 70°, 90°, 120°
BE/BL
Werkstoffe / Rohwerkstoff
AISI 316L, Gusseisen
Kapazität
1390 – 11300L/min @ 3bar
Anschlüsse
BSP/NPT IG (BE) / Flansch DIN/JIS (BL), 4“ bis 10“
Hauptanwendungen
Großleistungsanwendungen, industrielle Kühlung
Sprühwinkel
90°, 120°

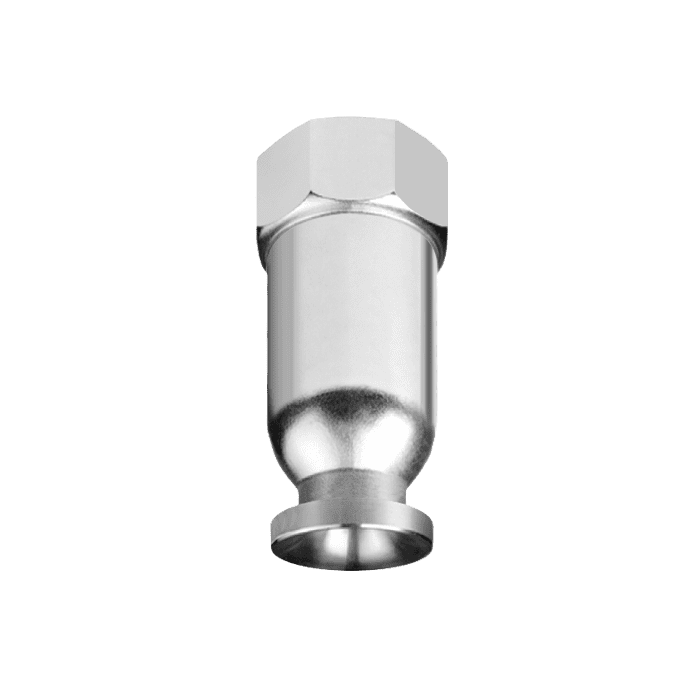

BE/BG
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
4,8 – 1040L/min @ 3bar
Anschlüsse
BSP/NPT IG (BE) / AG (BG), 1/4“ bis 3“
Hauptanwendungen
Benetzung, Kühlung, Reinigung, Entschwefelung
Sprühwinkel
60°, 70°, 120°

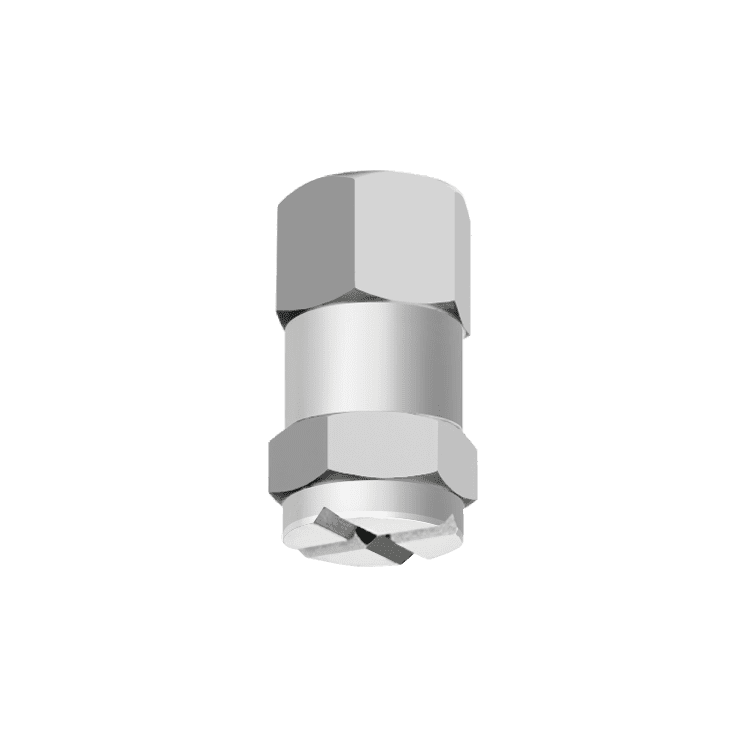

BB/BD
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
2,7 – 27L/min @ 3bar
Anschlüsse
BSP/NPT IG (BB) / AG (BD), 1/8“ bis 1/2“
Hauptanwendungen
Gleichmäßige Quadratflächen-Benetzung
Sprühwinkel
60°

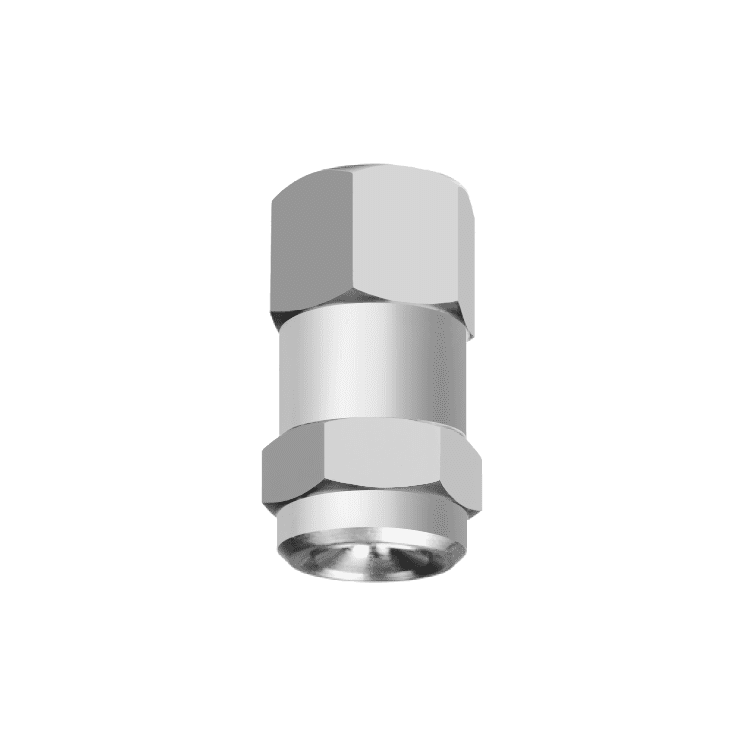

BA/BC
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing, PTFE, Hastelloy C22
Kapazität
0,74 – 36L/min @ 3bar
Anschlüsse
BSP/NPT IG (BA) / AG (BC), 1/8“ bis 1/2“
Hauptanwendungen
Benetzung, Kühlung, Reinigung, aggressive Medien
Sprühwinkel
60°, 120°

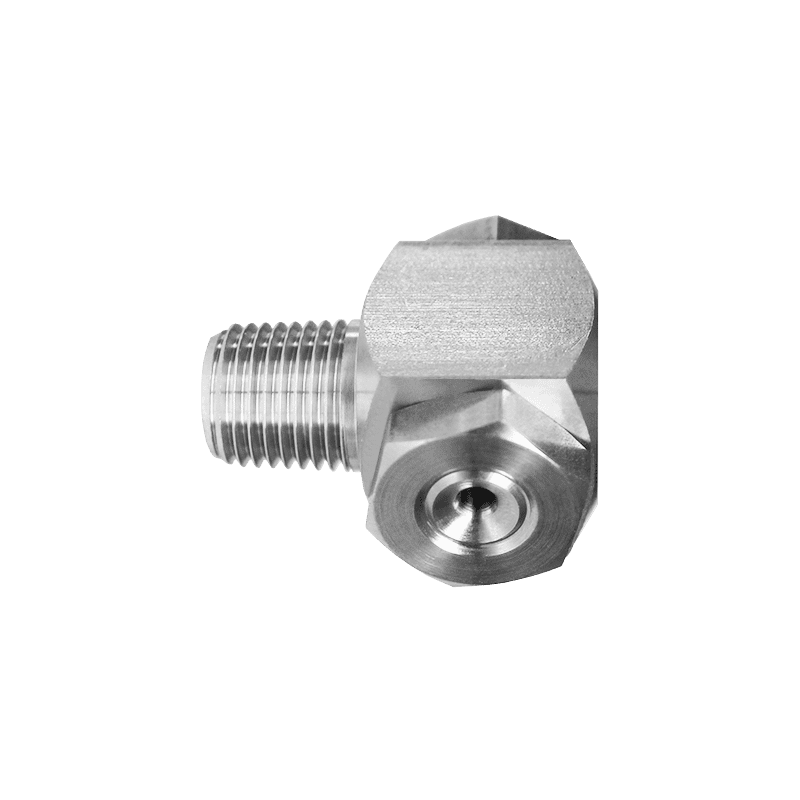

AT
Werkstoffe / Rohwerkstoff
AISI 316L, Messing
Kapazität
2,3 – 122L/min @ 3bar
Anschlüsse
BSPT/NPT AG, 1/8“ bis 1“
Hauptanwendungen
Kühlung, Befeuchtung, Rauchgasreinigung
Sprühwinkel
60°; 90°; 120°

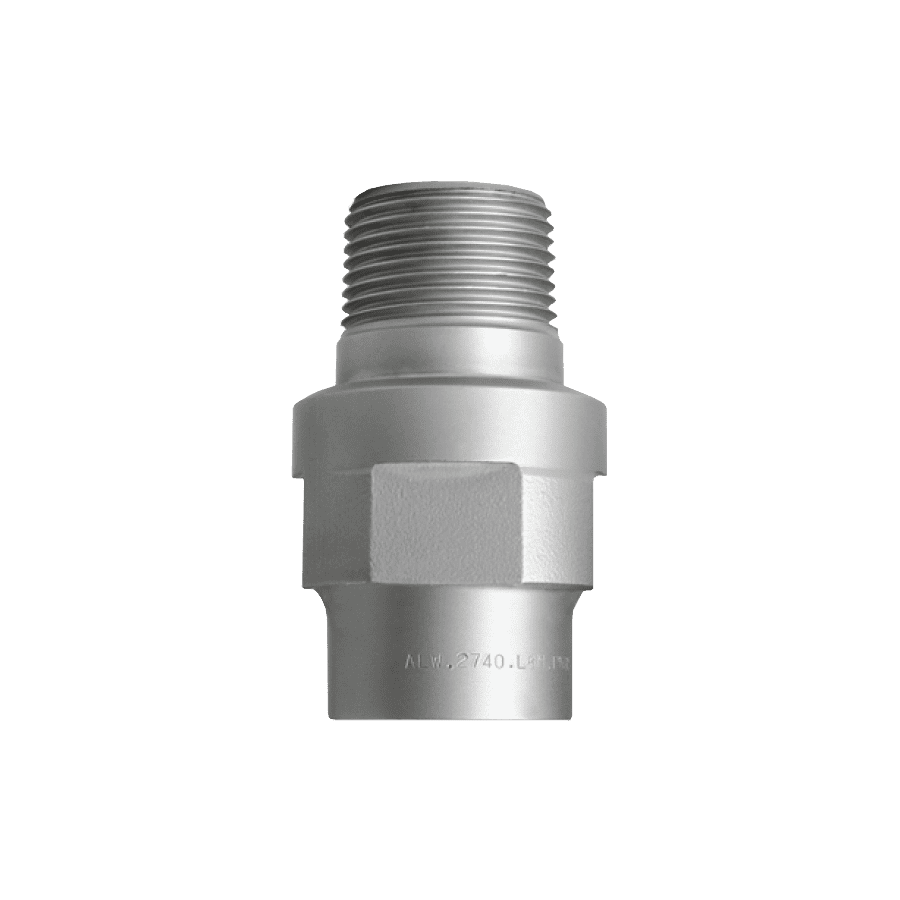

AL
Werkstoffe / Rohwerkstoff
AISI 316L, PP, PVDF
Kapazität
20,8 – 714L/min @ 3bar
Anschlüsse
BSPT/NPT AG, 3/8“ bis 4“
Hauptanwendungen
Rauchgasreinigung, Schaumbehandlung, Kühlung
Sprühwinkel
60°, 70°, 90°, 120°

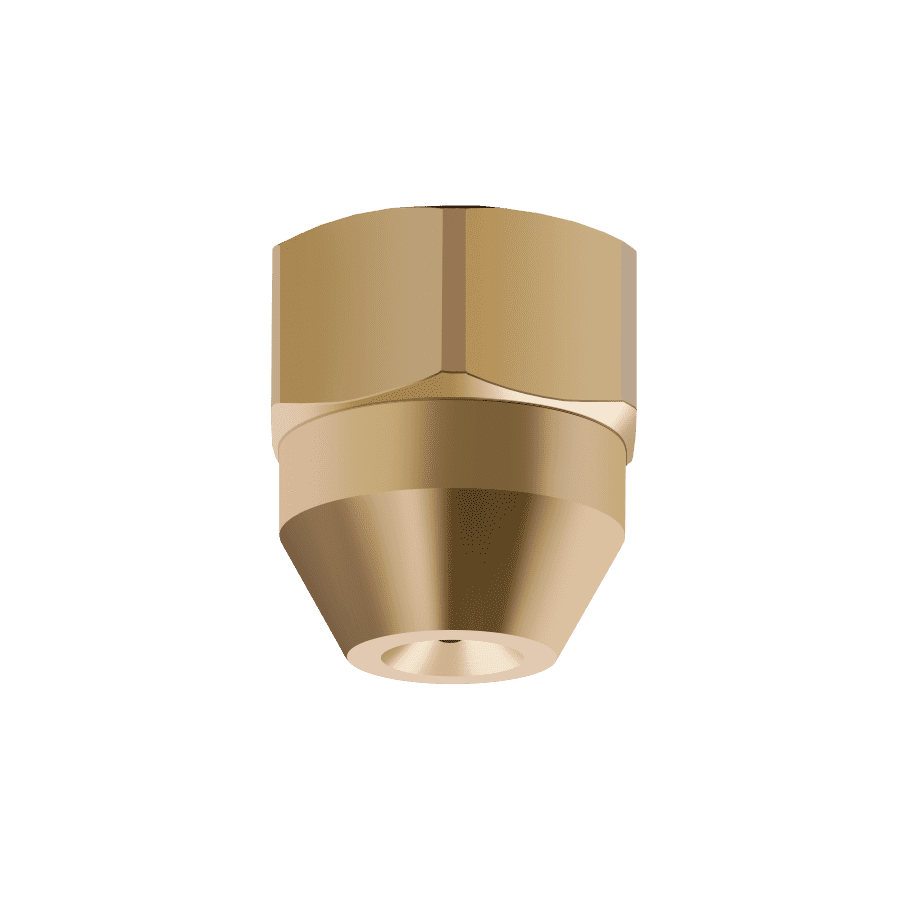

AH
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
2,07 – 15,4L/min @ 3bar
Anschlüsse
BSP/NPT IG, 1/4“ bis 1/2“
Hauptanwendungen
Strangguss, Befeuchtung, Kühlung
Sprühwinkel
65°, 80°

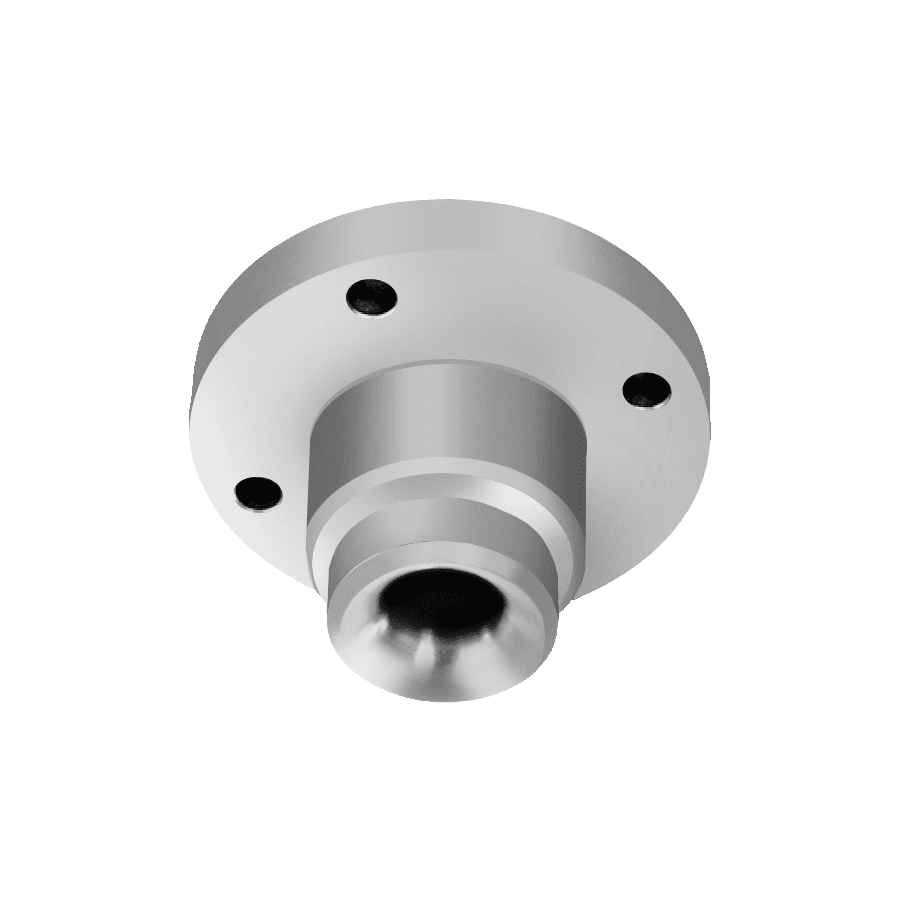

AE
Werkstoffe / Rohwerkstoff
Baustahl, AISI 316L, Gusseisen, PVC, PP
Kapazität
940 – 9410L/min @ 3bar
Anschlüsse
Flansch UNI-EN-1092 / ANSI B16.5 / JIS B-2220
Hauptanwendungen
Großleistungs-Kühlung, Gaskühlung, Stahl- und Metallindsutrie
Sprühwinkel
90°; 120°

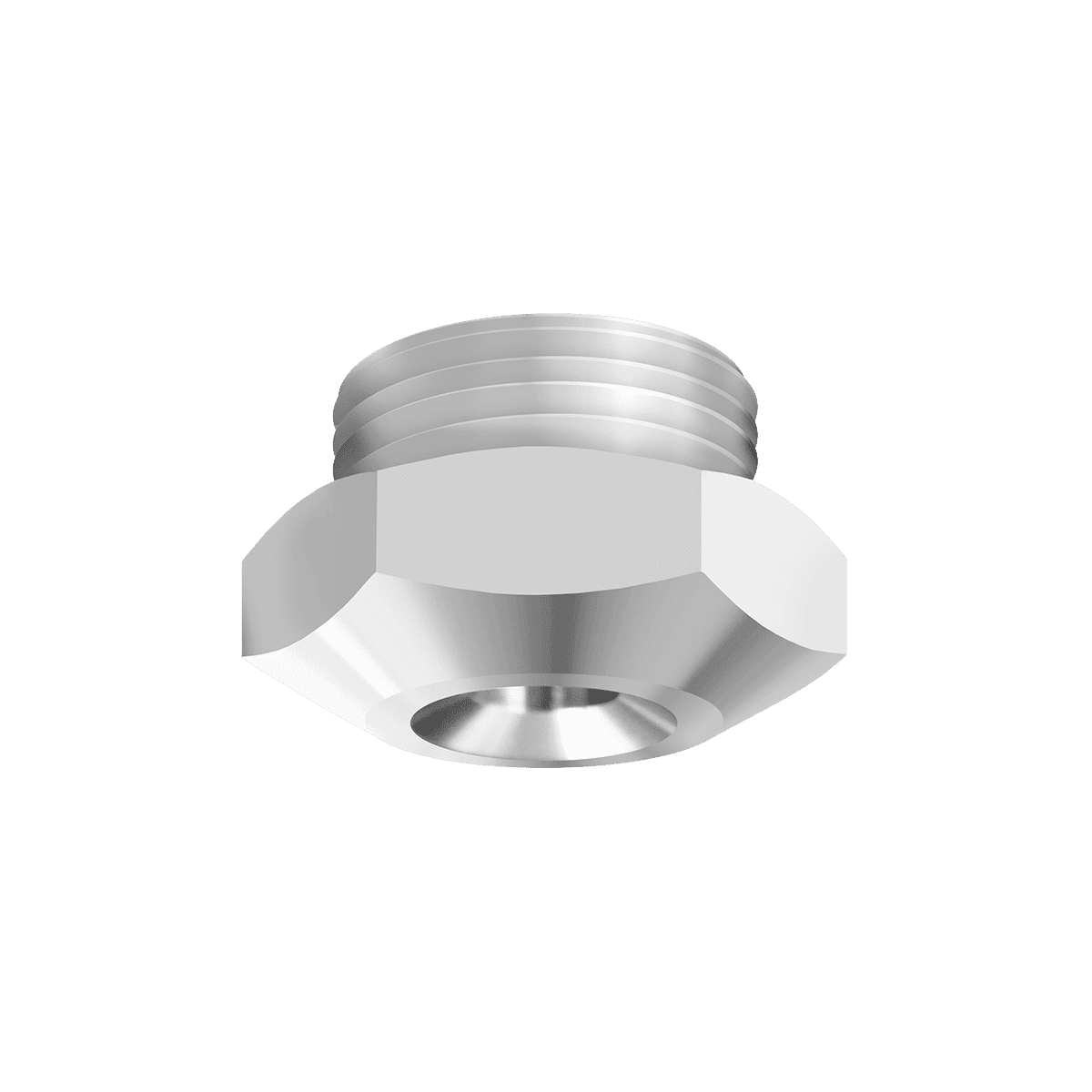

AA
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing, PVC, PP, PTFE
Kapazität
30,5 – 775L/min @ 3bar
Anschlüsse
BSP/NPT AG, 3/4“ bis 3“
Hauptanwendungen
Gaskühlung, Rauchgasbehandlung, Staubbindung, Brandschutz
Sprühwinkel
60°; 90°; 120°
Flachstrahldüsen
Flachstrahldüsen erzeugen einen fächerförmigen Flüssigkeitsstrahl zur gleichmäßigen Benetzung linearer oder bahnförmiger Prozesse. Sie eignen sich überall dort, wo Flüssigkeiten gezielt über Streifen, Bänder oder bewegte Oberflächen verteilt werden müssen.
Flachstrahldüsen gehören zu den am häufigsten eingesetzten Düsentypen in der industriellen Sprühtechnik. Durch ihre definierte Strahlgeometrie ermöglichen sie eine gleichmäßige Benetzung, Kühlung oder Reinigung über die gesamte Arbeitsbreite. Je nach Anwendung stehen Ausführungen mit unterschiedlichen Sprühwinkeln, Auftreffenergien und Wechsel- bzw. Montagesystemen zur Verfügung. Dadurch lassen sich sowohl großflächige Prozesse als auch Anwendungen mit gezielter mechanischer Wirkung optimal abdecken.
Technische Merkmale
Gleichmäßige Streifen- und Flächenbenetzung
Große Auswahl an Sprühwinkeln und Strahlgeometrien
Ausführungen mit hoher Auftreffenergie verfügbar
Werkzeuglose Wechsel- und Montagesysteme erhältlich
Verschiedene Werkstoffe, Anschlüsse und Förderleistungen
Hauptanwendungen
Hochdruckreinigung
Walzenkühlung
Stranggusskühlung
Beizanlagen
Papiermaschinen
Oberflächenvorbehandlung
Staubbindung
HT/QM
Werkstoffe / Rohwerkstoff
PP glasfaserverstärkt
Kapazität
–
Anschlüsse
Nippel 1/4“ BSPT
Hauptanwendungen
Lebensmittelverarbeitung, Teilereinigung, Fahrzeugreinigung, Produktkühlung
Max. Temperatur
90 °C

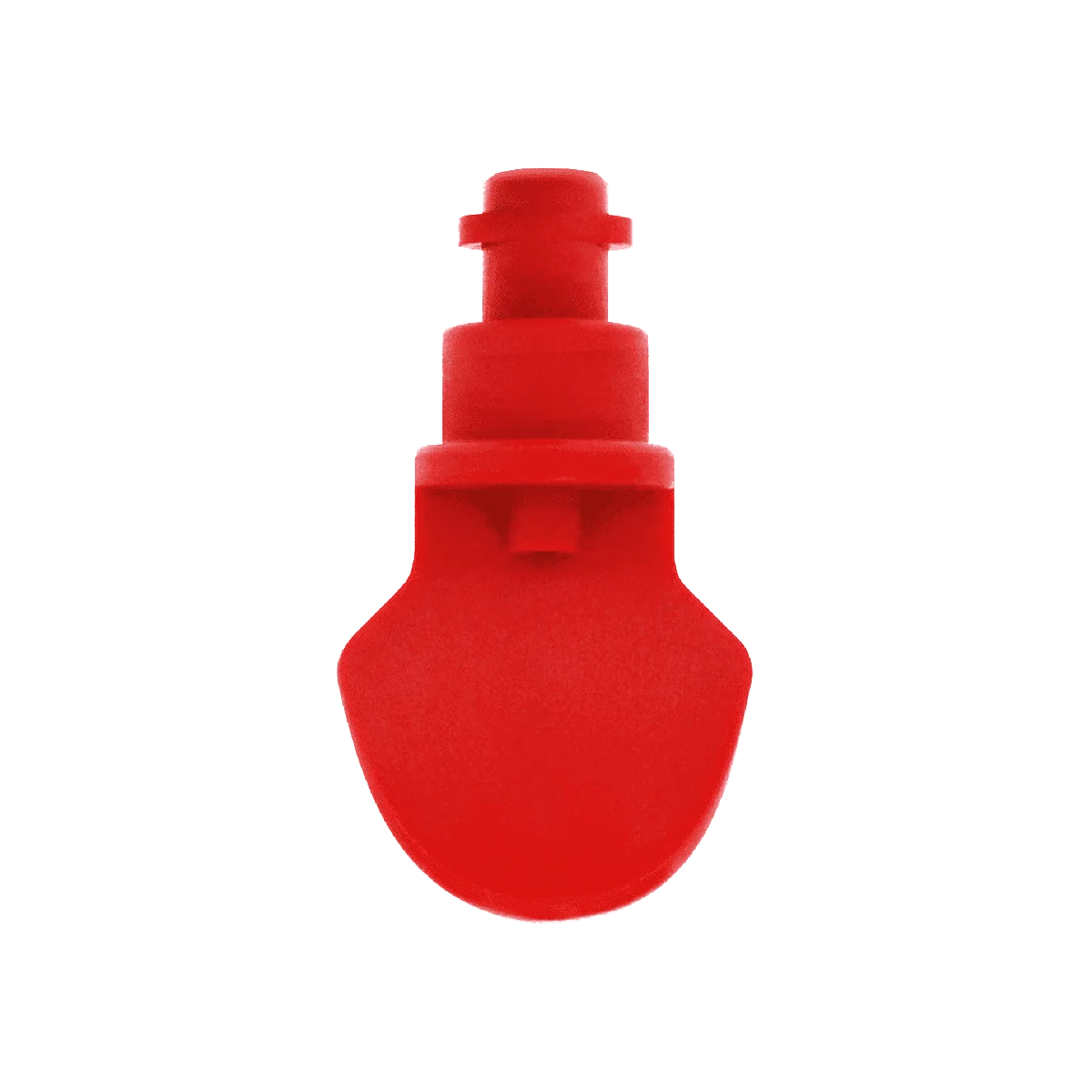

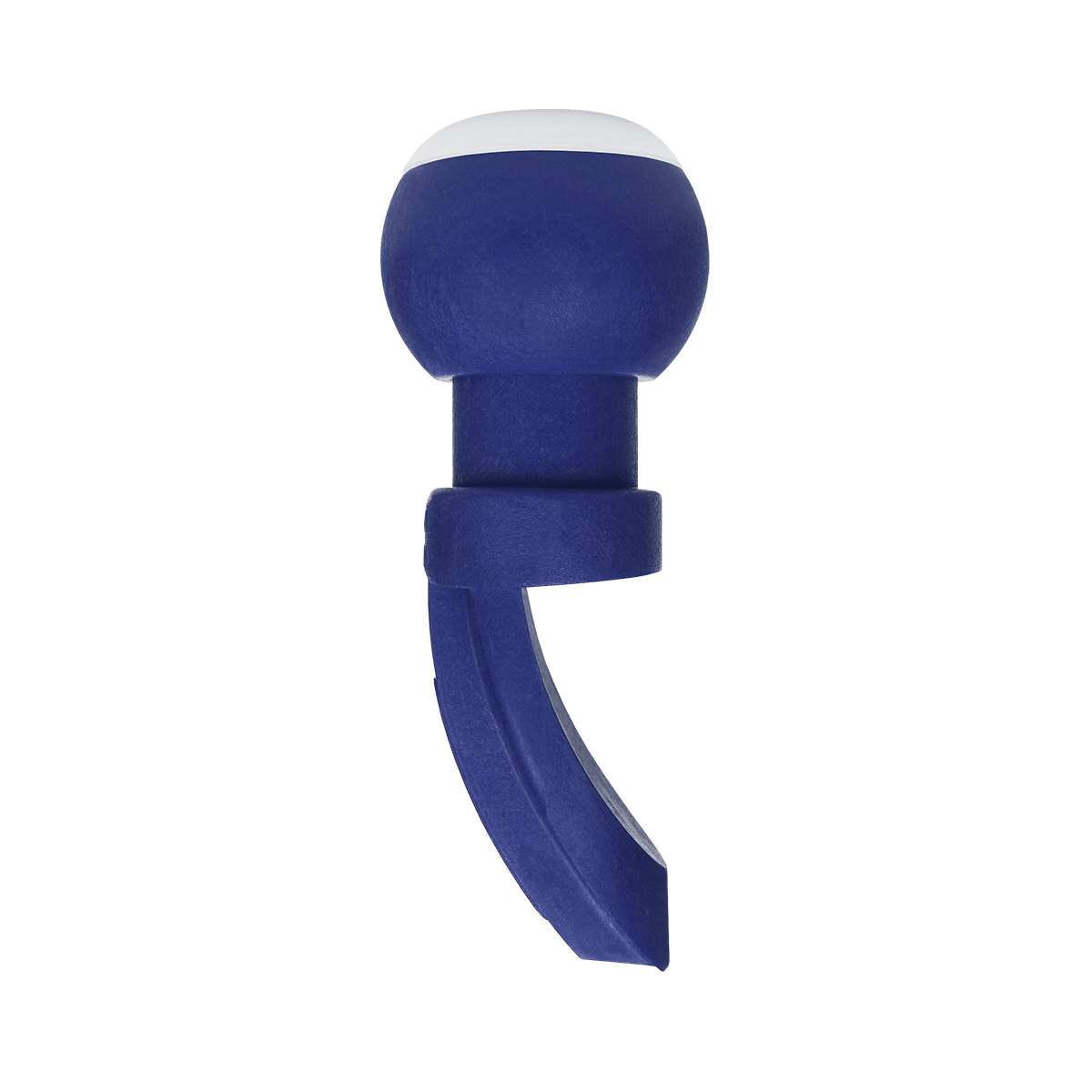

KS/QQ
Werkstoffe / Rohwerkstoff
PP GFK
Kapazität
15,5 – 43,3 L/min 3bar
Anschlüsse
Quick-Fit-Kugel ZBAQQN2D6
Hauptanwendungen
Vorbehandlungsanlagen
Sprühwinkel
50°, 60°

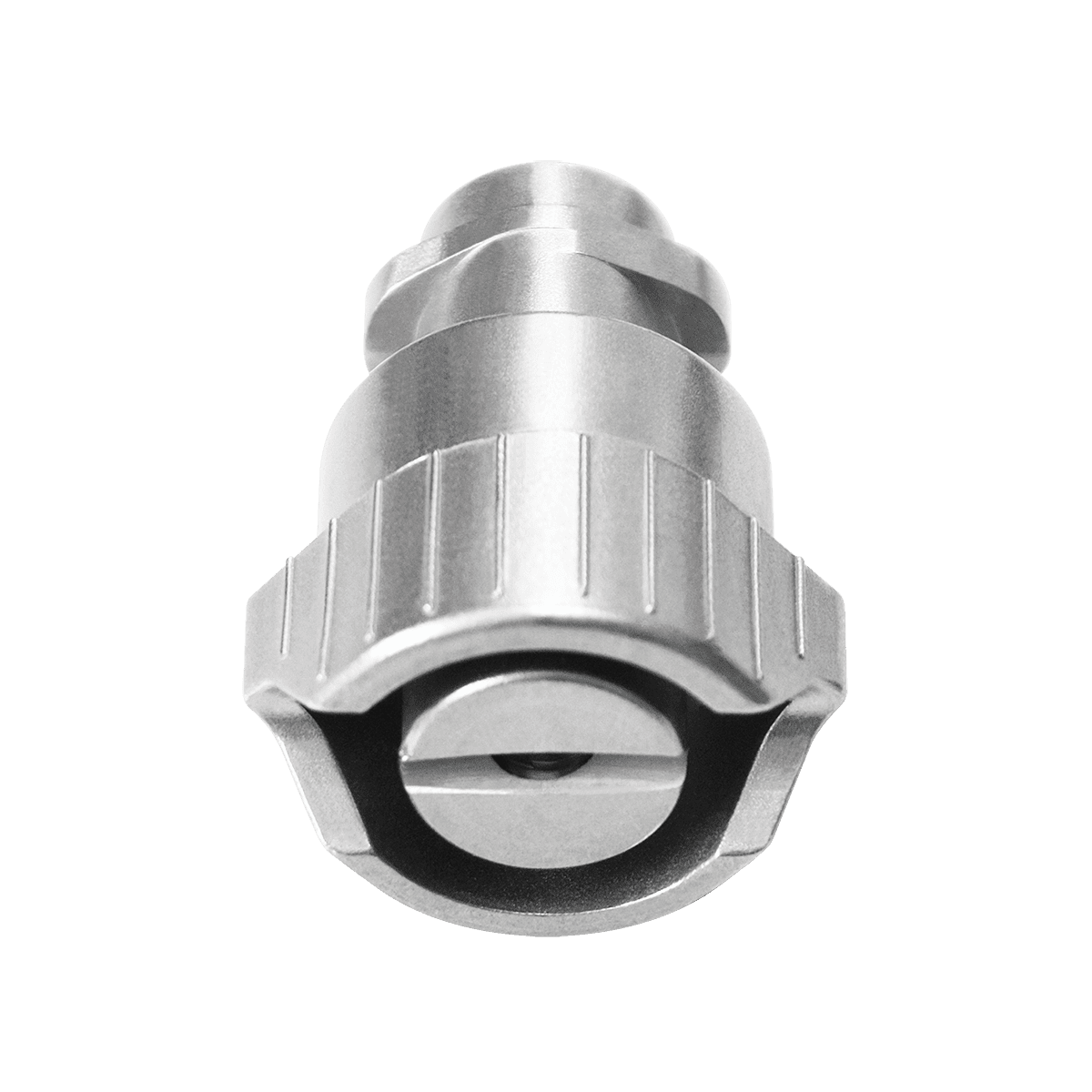

HT/QQ
Werkstoffe / Rohwerkstoff
PP GFK, AISI 316L
Kapazität
3,9 – 27,0L/min @ 3bar
Anschlüsse
Quick-Fit-Kugel ZBAQQN2D6
Hauptanwendungen
Vorbehandlungsanlagen, aggressive Medien
Sprühwinkel
60°

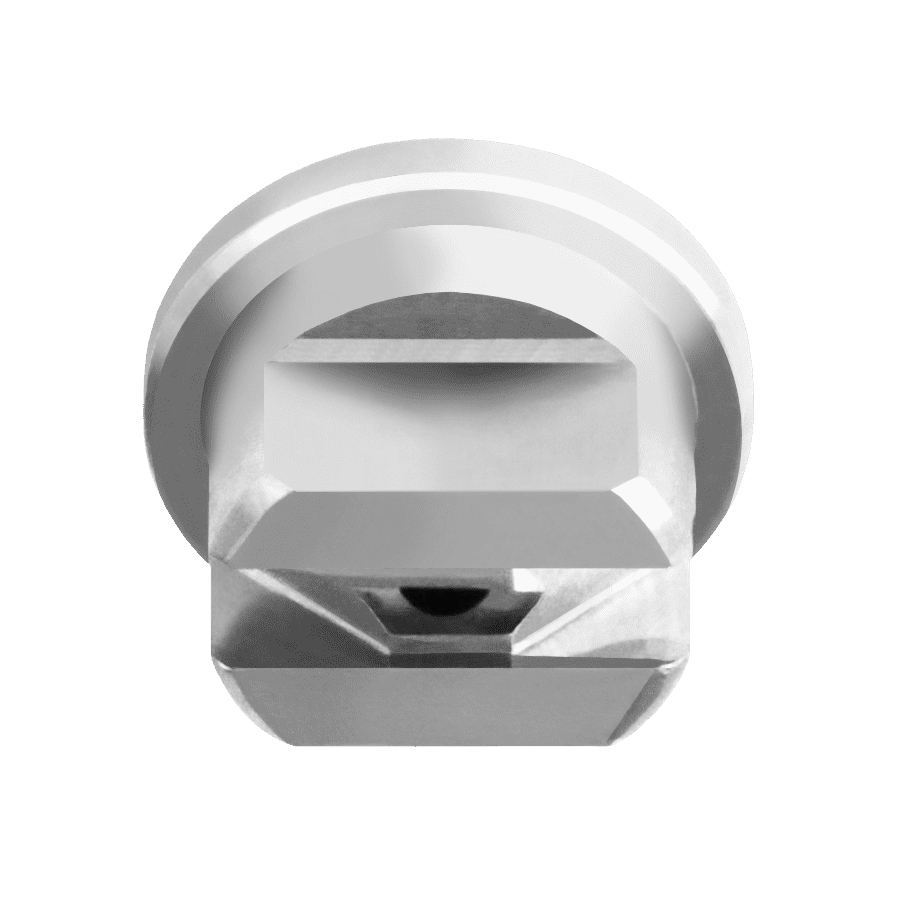

GX
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing, PVDF
Kapazität
0,06L/min – 122L/min @ 3bar
Anschlüsse
Überwurfmutter auf Nippel 3/8“ oder 3/4“ AG
Hauptanwendungen
Verteilerrohre mit vielen Düsenpunkten, Kühlen, Stranggißen, Lackieren, Kaltwalzen und Beizen
Sprühwinkel
0°, 25°, 30° 40°, 45°, 50°, 60°, 65°, 75°, 80°, 90°, 95°, 110°, 120°

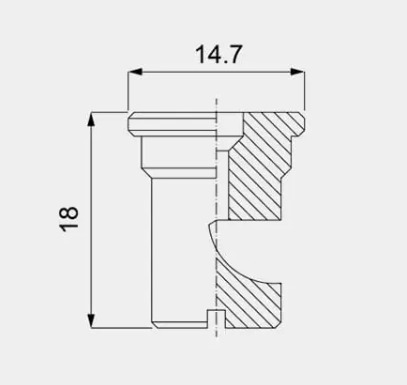

KX
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
0,39 – 31,0 L/min @ 3bar
Anschlüsse
Nippel + Überwurfmutter
Hauptanwendungen
Vorbehandlungsanlagen, Kaltwalzen, Beizen, Umformung
Sprühwinkel
120 – 150°

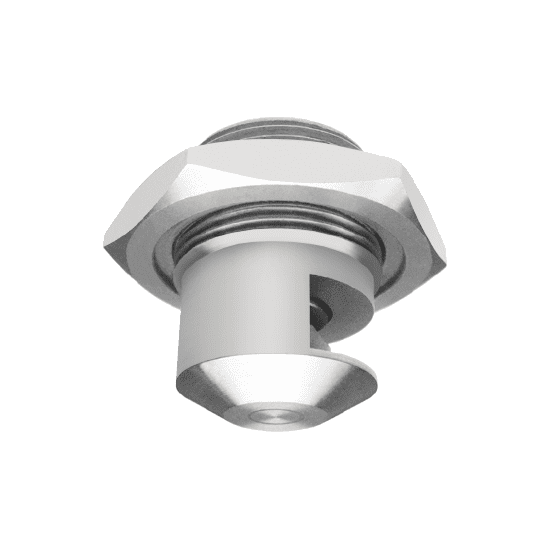

GF
Werkstoffe / Rohwerkstoff
AISI 316L
Kapazität
1,0 – 13,9L/min@3bar
Anschlüsse
M28x1,5 / 1-1/8“-18 UNEF / BSP 3/4“AG
Hauptanwendungen
Reinigung, Anlagen mit Ablagerneiung, Waschen von Gewebefilter
Sprühwinkel
0°, 45°, 60°, 80°

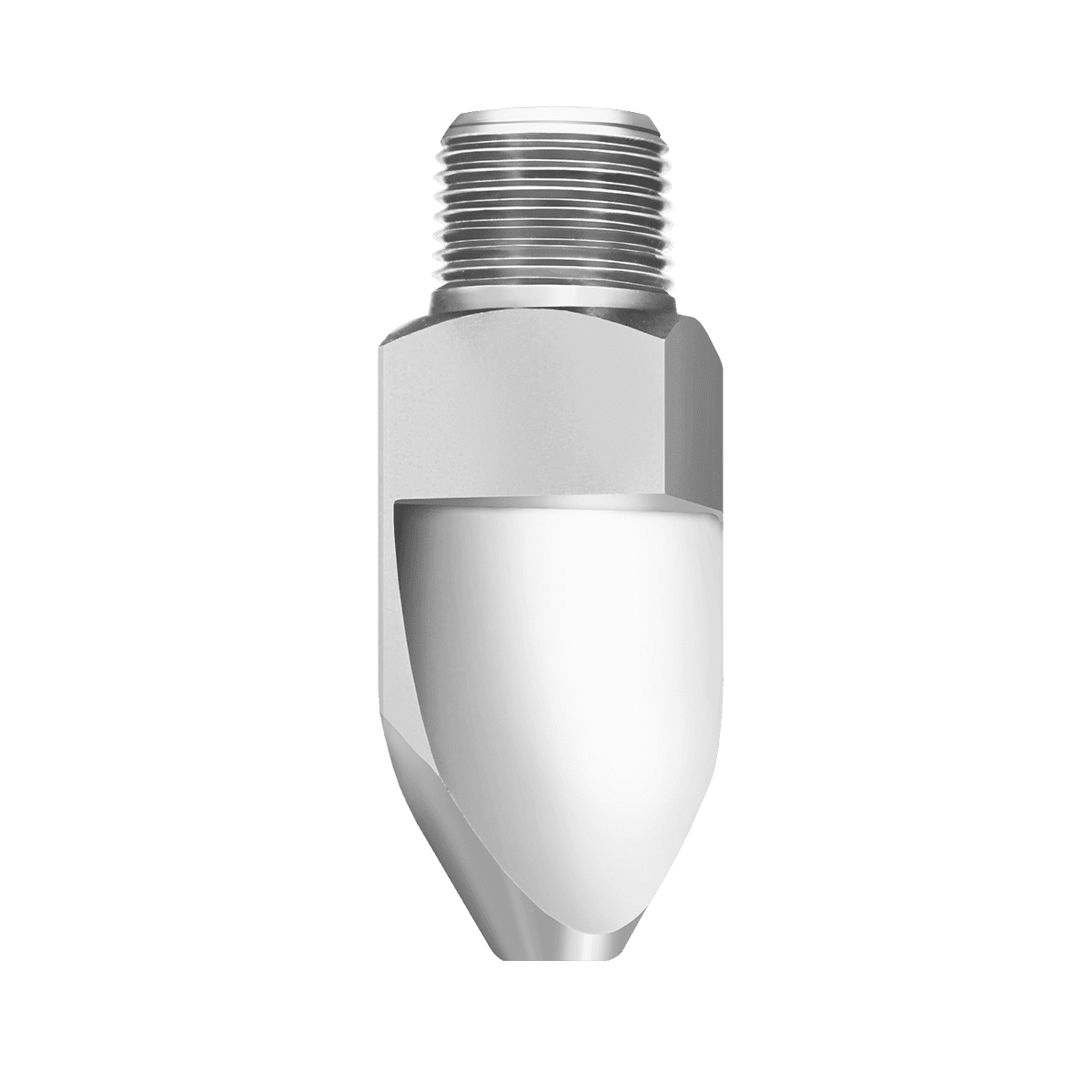

K Zunge
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
0,39 – 350L/min @ 3bar
Anschlüsse
BSPT/NPT AG / Düsenmundstück (KX), 1/8“ bis 1“
Hauptanwendungen
Kaltwalzen und Beizen, Staub- und Geruchsbekämpfung, Umformung, Pressen
Sprühwinkel
120 – 150°

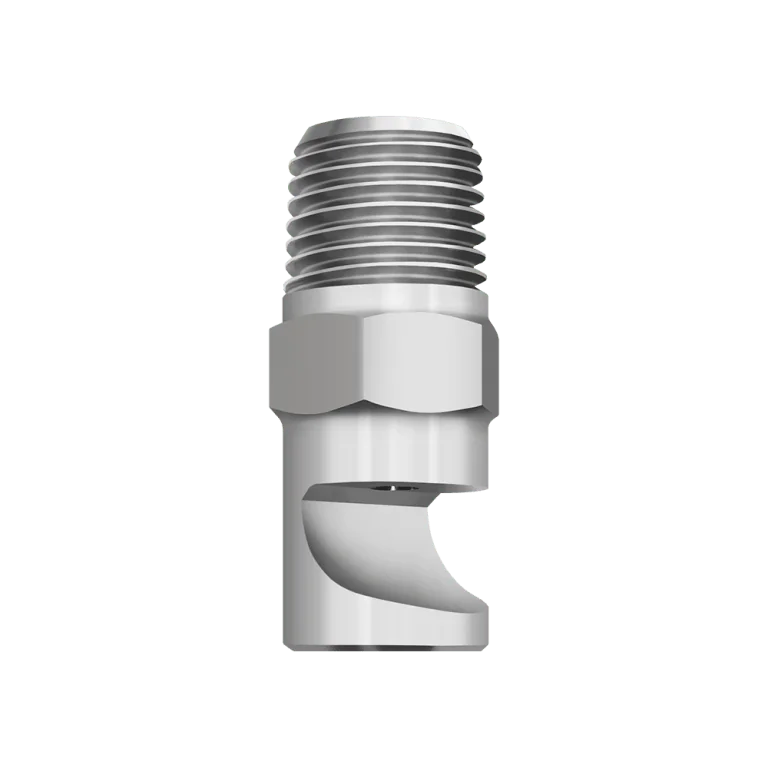

K Löffel
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
1,6 – 78L/min @ 3bar
Anschlüsse
BSPT/NPT AG / Schnellkupplung, 1/8“ bis 3/4“
Hauptanwendungen
Kühlung, kraftvolle Niederdruckreinigung
Sprühwinkel
15°, 25°, 35°, 40°, 50°

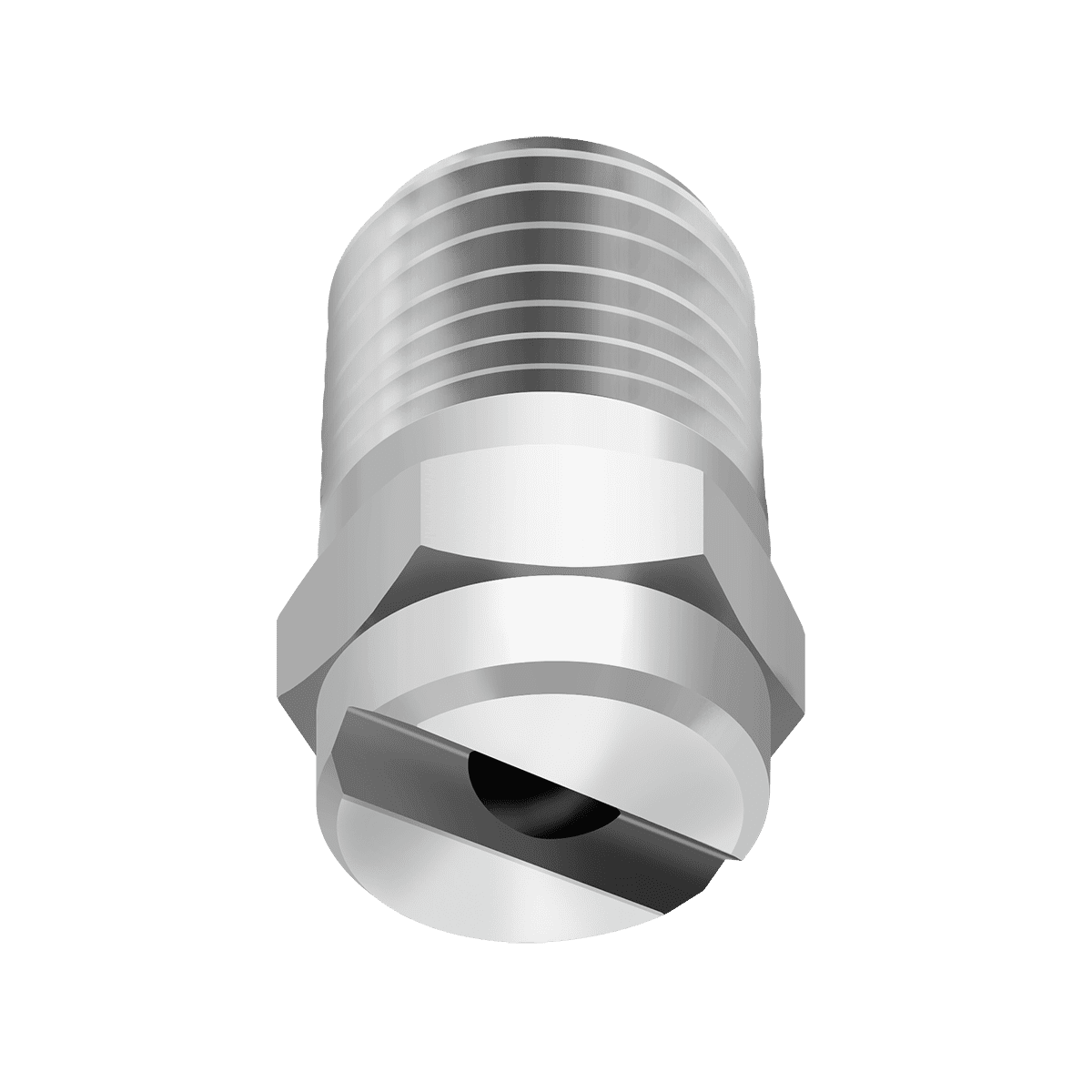

J
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing, PVC, PVDF, PTFE
Kapazität
0,1 – 435L/min @ 3bar
Anschlüsse
BSPT AG, 1/8“ bis 1“
Hauptanwendungen
Galvanik, Beizprozesse, Reinigung, Vorbehandlung, Papierindustrie, Strangguss, Kaltwalzen, Einspritzen von Chemikalien
Sprühwinkel
0°, 15°, 20°, 25°, 30°, 40°, 45°, 50°, 60°, 80°, 90°, 95°, 110°, 120°

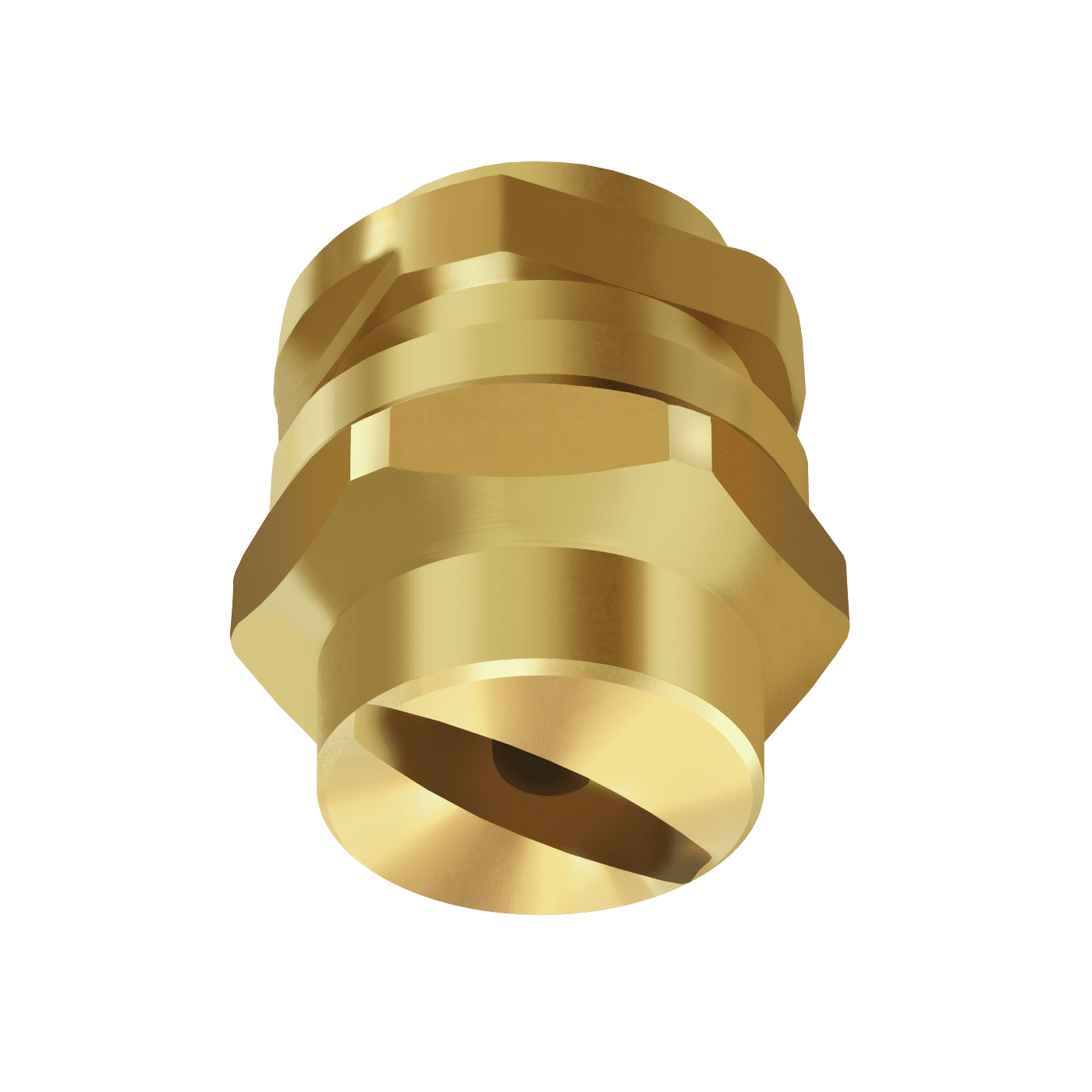

HT
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
0,26 – 78L/min @ 3bar
Anschlüsse
BSPT AG, 1/8“ bis 1/2“ + Bajonett
Hauptanwendungen
Kühlung, Phosphatierung und Vorbehandlung, Umformung, Pressen
Sprühwinkel
0°, 40°, 50°, 65°, 80°, 95°, 110°

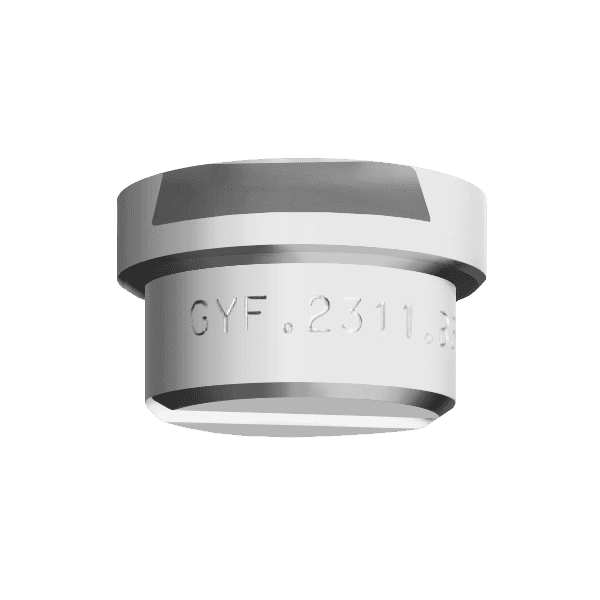

GY
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
1,9 – 122L/min @ 3bar
Anschlüsse
Schwalbenschwanz-Schweißnippel + Überwurfmutter, 3/8“ bis 1“
Hauptanwendungen
Kaltwalzen und Beizen, Kühlen
Sprühwinkel
0°, 30°, 45°, 60°, 90°, 120°

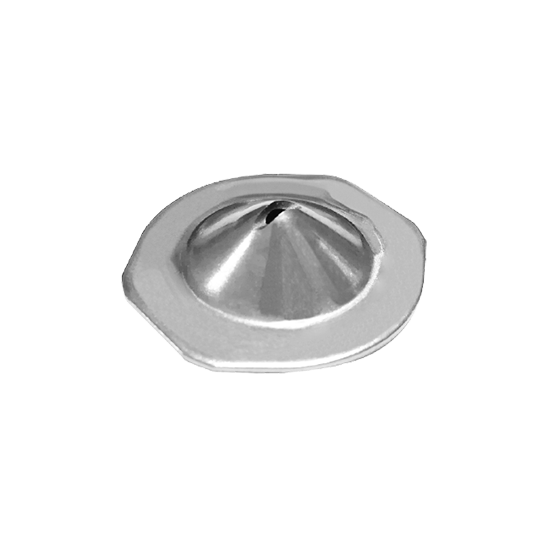

GE
Werkstoffe / Rohwerkstoff
AISI 316Ti, AISI 303 mit Rubineinsatz, AISI316L mit Rubineinsatz
Kapazität
0,12 – 49L/min @ 3bar
Anschlüsse
Nippel + Überwurfmutter
Hauptanwendungen
Papiermaschinen, Pressenpartie, Formerpartie
Sprühwinkel
0°, 30°, 60°, 75°

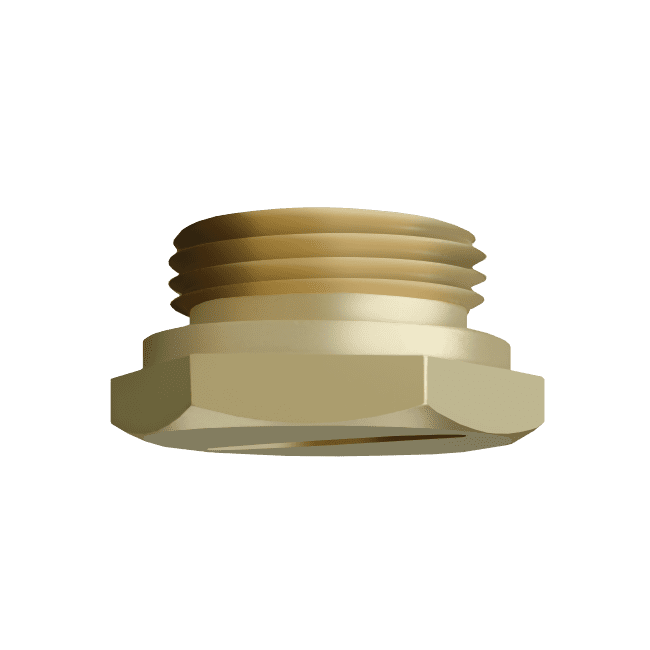

GA
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing, PVC, PP, PTFE
Kapazität
3,1 – 76L/min @ 3bar
Anschlüsse
BSP AG, 1/4“ bis 3/4“
Hauptanwendungen
Reinigung, Kühlung, Vorbehandlung
Sprühwinkel
45°, 60°, 90°, 120°

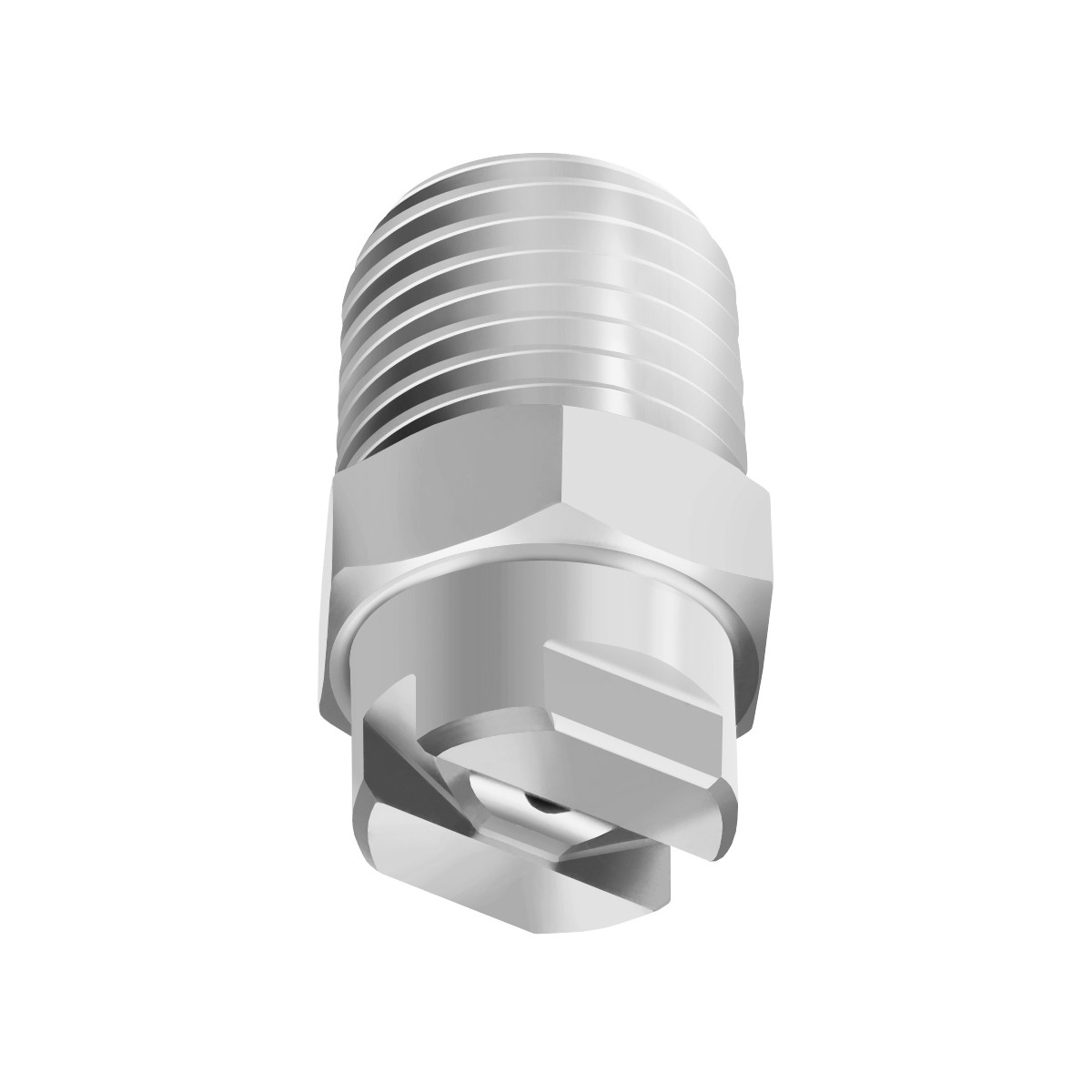

F
Werkstoffe / Rohwerkstoff
AISI 416 (gehärtet)
Kapazität
3,4 – 135L/min @ 100bar
Anschlüsse
BSPT/NPT AG, 1/8“ bis 1/4“ / Nippel + Überwurfmutter
Hauptanwendungen
Hochdruckreinigung, Kaltwalzen, Papierbahnschnitt
Sprühwinkel
0°, 15°, 25°, 40°, 65°
Hohlkegeldüsen
Hohlkegeldüsen erzeugen eine besonders feine hydraulische Zerstäubung und eignen sich für Anwendungen mit hohem Stoff- und Wärmeaustausch zwischen Flüssigkeit und Gas. Sie kommen überall dort zum Einsatz, wo eine große Tropfenoberfläche bei gleichzeitig geringem Druckverlust gefordert ist.
Hohlkegeldüsen sind die erste Wahl für Prozesse, bei denen eine feine Tropfenverteilung und hohe Austauschleistung entscheidend sind. Sie werden bevorzugt in der Gaskühlung, Rauchgasbehandlung und Gaswäsche eingesetzt, eignen sich aber ebenso für Staubbindung und industrielle Befeuchtungsprozesse. Je nach Anwendung stehen tangentiale oder axiale Bauformen sowie verschiedene Werkstoffe und Anschlussgrößen zur Verfügung. Tangentiale Ausführungen bieten einen großen freien Durchgang und eignen sich besonders für Brauch- oder Kreislaufwasser sowie Medien mit Partikelanteilen.
Technische Merkmale
Besonders feine hydraulische Zerstäubung
Große Tropfenoberfläche für Stoff- und Wärmeaustausch
Tangentiale Bauformen mit großem freiem Durchgang
Geeignet für Brauch- und Kreislaufwasser sowie partikelhaltige Medien
Große Auswahl an Werkstoffen und Anschlussgrößen
Hauptanwendungen
Gaskühlung
Rauchgasbehandlung
Gaswäsche
Staubbindung
Industrielle Befeuchtung
Oberflächenvorbehandlung
Brandschutz
RW/RX/RZ
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
0,06 – 2,00L/min @ 3bar
Anschlüsse
RX: 1/4“ BSPT/NPT AG / RZ: 1/4“ BSP/NPT AG / RW: Schweißnippel + Gegenmutter
Hauptanwendungen
Präzise Einspritzung, Gaskühlung, Luftbefeuchtung, Beschneiung
Sprühwinkel
60°, 80°

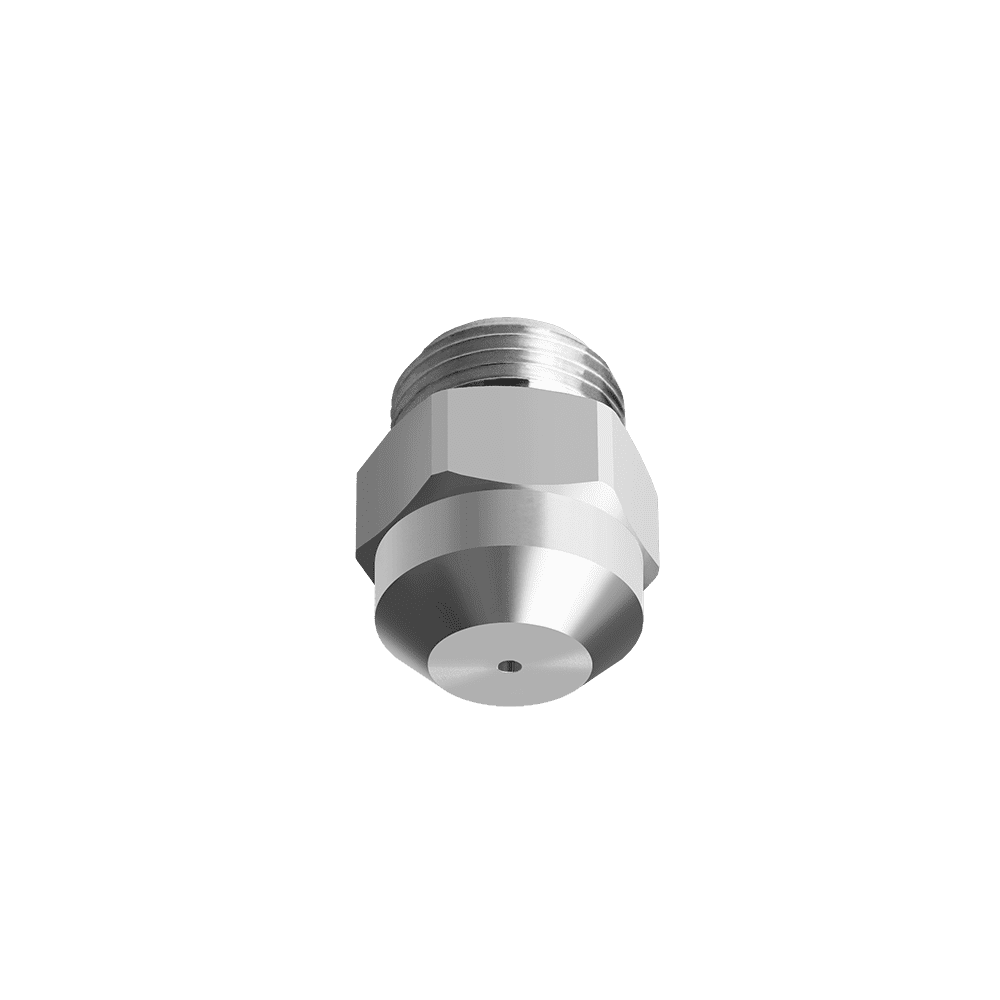

RS
Werkstoffe / Rohwerkstoff
AISI 303
Kapazität
–
Anschlüsse
AG 9/16“ bis 24 UNEF / 1/4“ BSP
Hauptanwendungen
Hochdruck-Zerstäubung

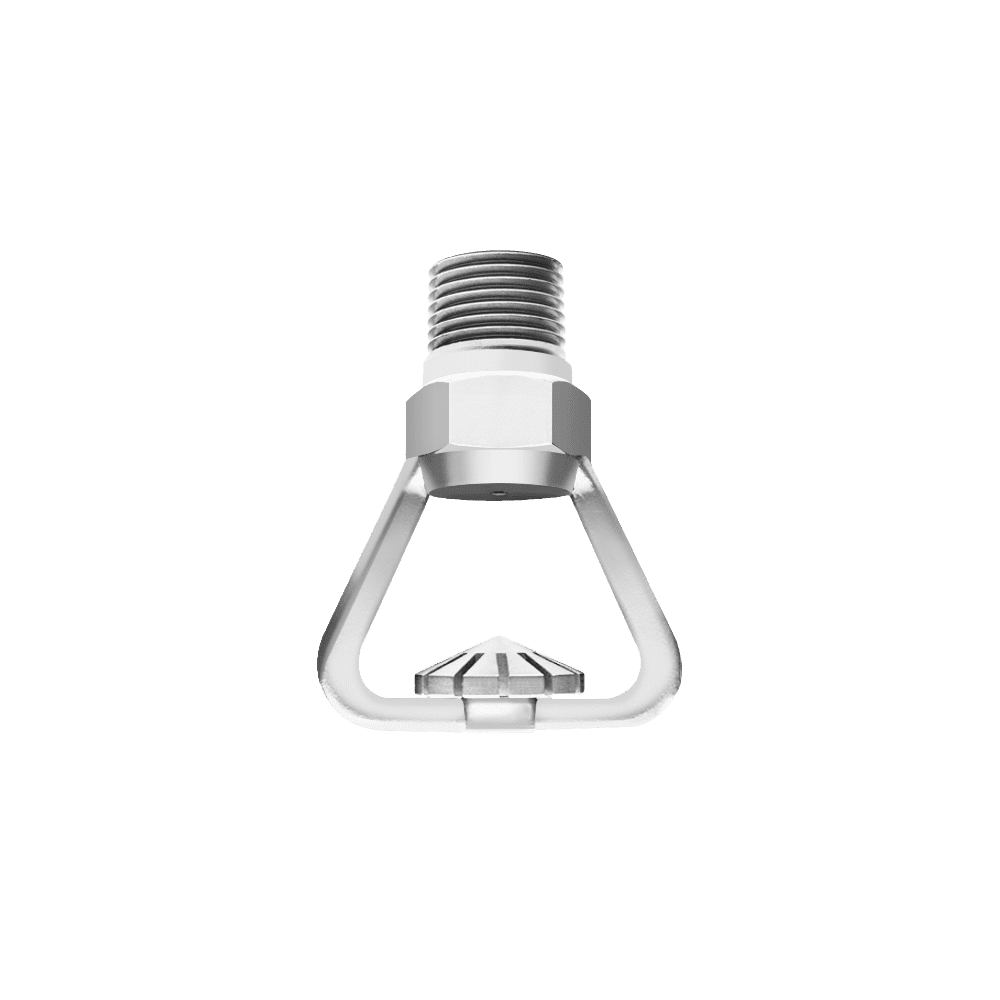

RO
Werkstoffe / Rohwerkstoff
Messing, Messing vernickelt, AISI 316L
Kapazität
8,1 – 164L/min @ 3bar
Anschlüsse
BSPT/NPT AG, 1/2“ bis 3/4“
Hauptanwendungen
Brandschutz
Sprühwinkel
130°

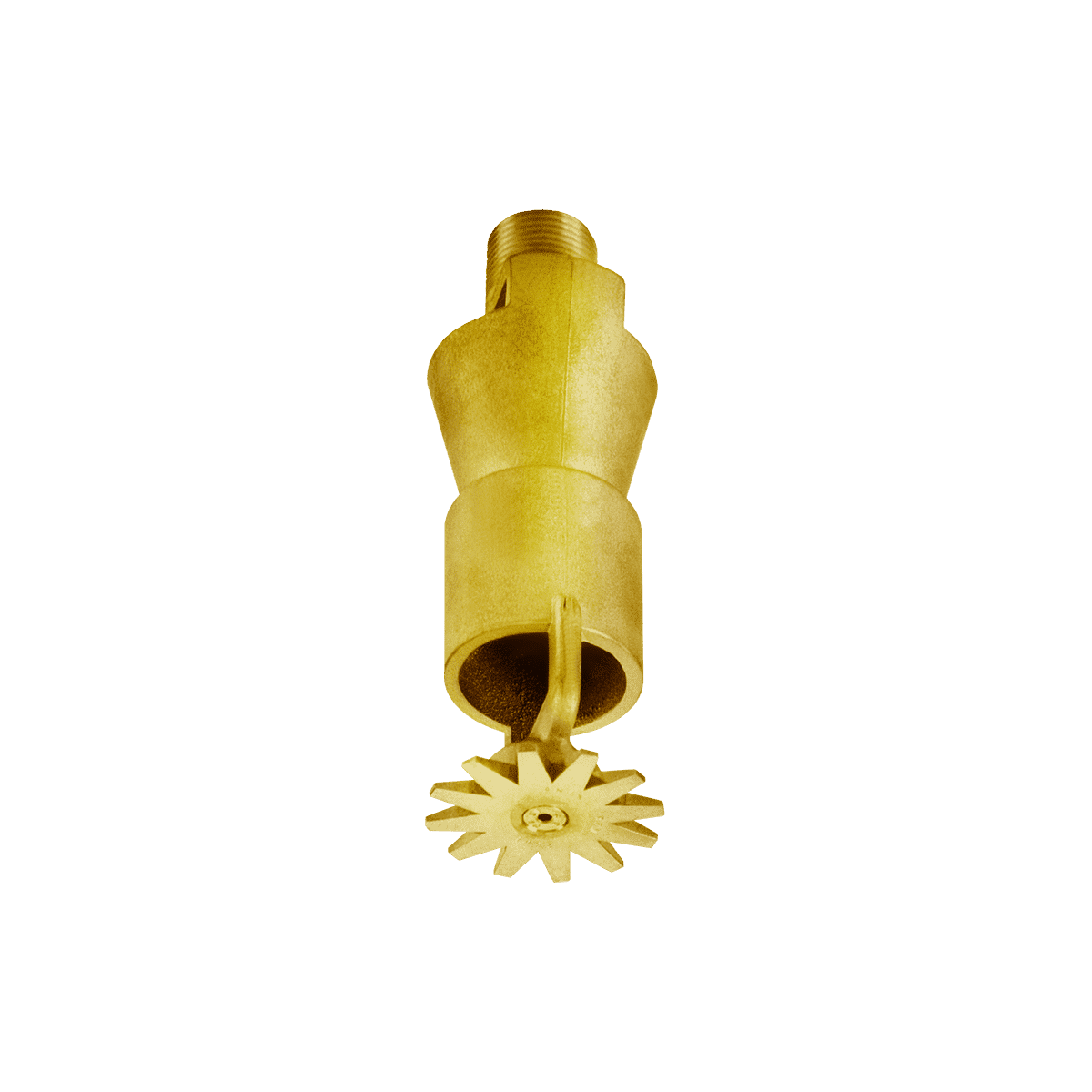

RF
Werkstoffe / Rohwerkstoff
Messing, AISI 316L, Messing vernickelt
Kapazität
30 – 228L/min @ 3bar
Anschlüsse
BSPP/BSPT/NPT AG, 1/2“ bis 3/4“
Hauptanwendungen
Brandschutz, Löschanlagen
Sprühwinkel
–

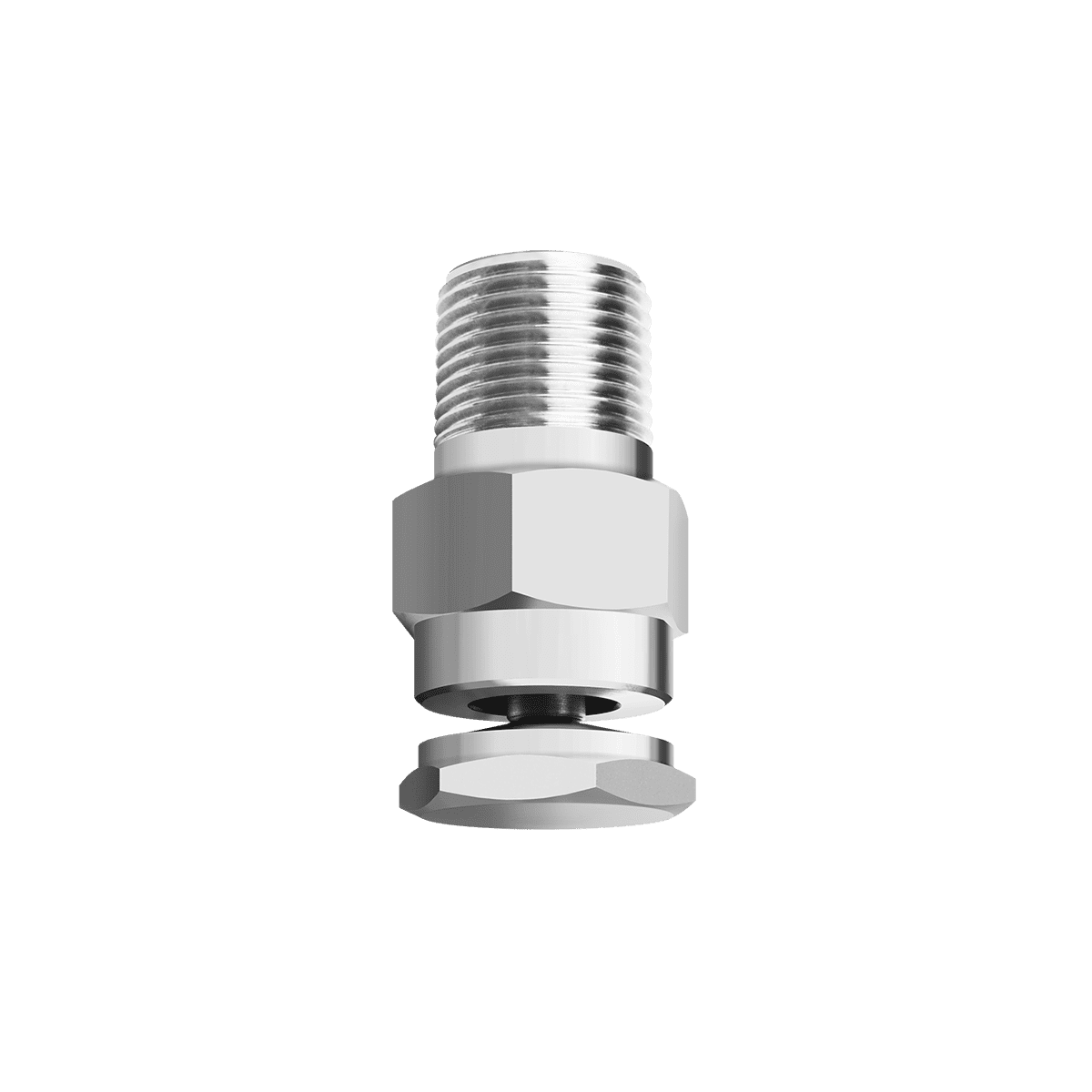

RC
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
7,8 – 39L/min @ 3bar
Anschlüsse
BSPT/NPT AG, 1/4“ bis 3/8“
Hauptanwendungen
Brandschutz, Staub- und Geruchsbekämpfung
Sprühwinkel
150°, 180°

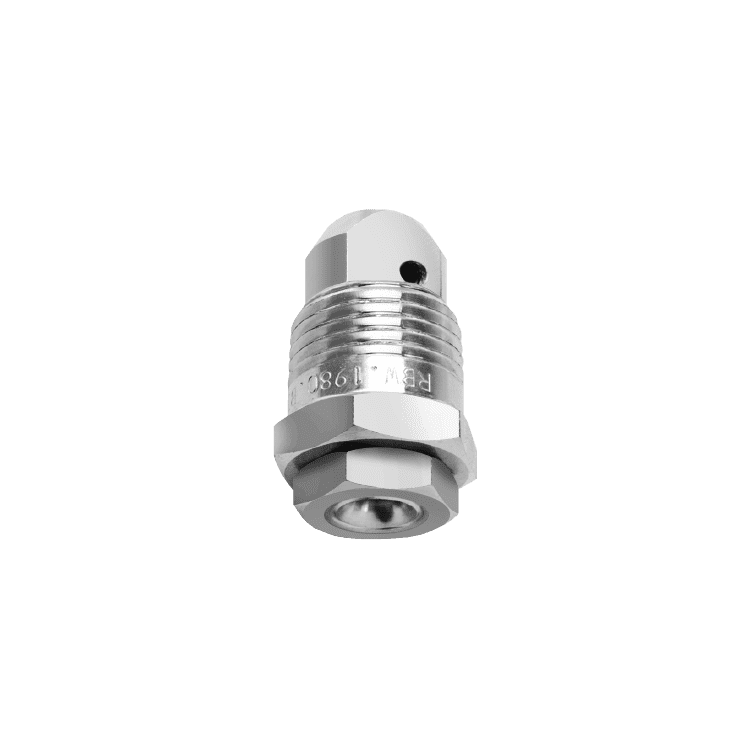

RB
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
1,6 – 94L/min @ 3bar
Anschlüsse
BSPT/NPT AG, 3/8“ bis 1-1/2“
Hauptanwendungen
Gaskühlung, Rauchgasreinigung, Staubbindung
Sprühwinkel
60°, 70°, 80°

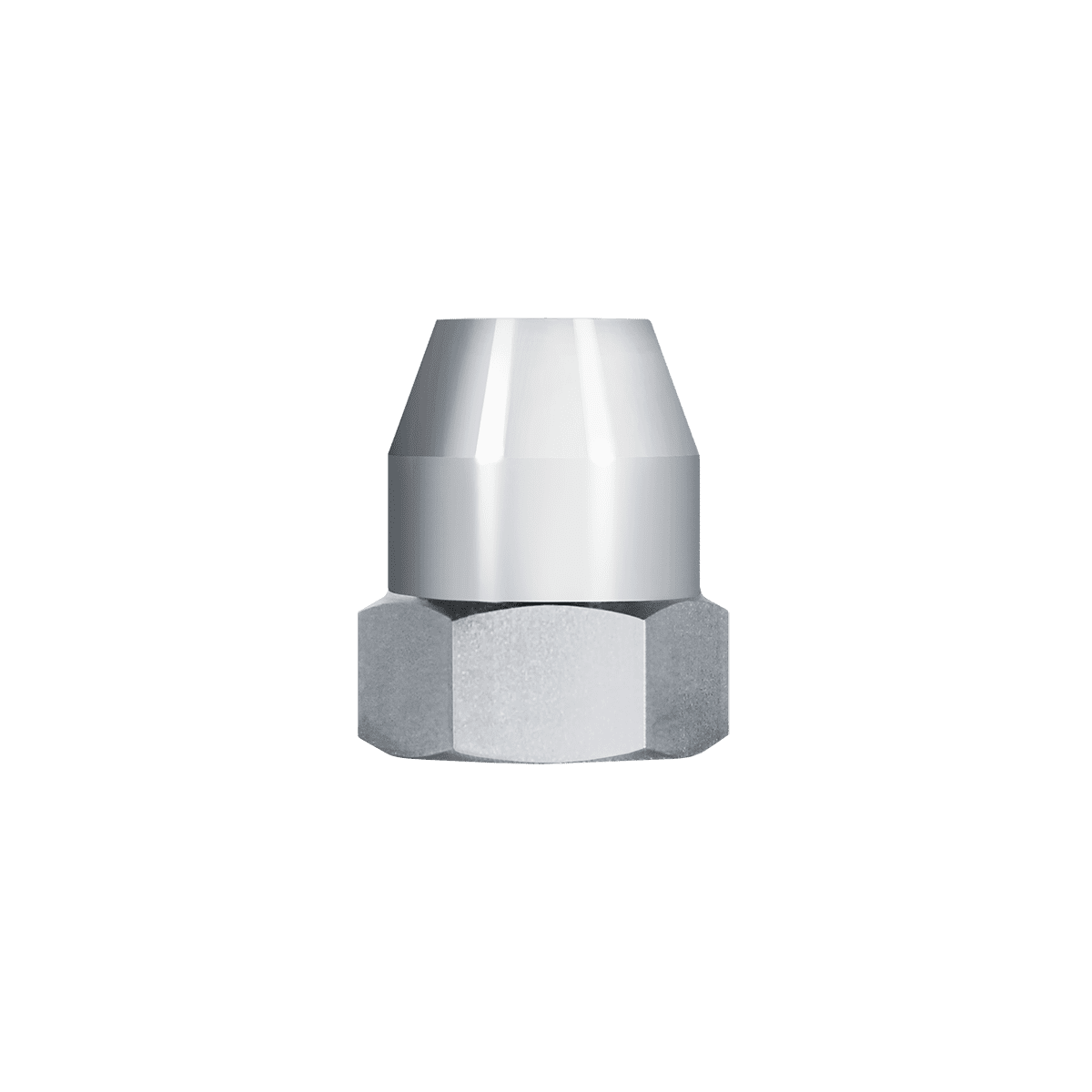

RA
Werkstoffe / Rohwerkstoff
AISI 316L, Messing
Kapazität
0,2 – 19,6L/min @ 3bar
Anschlüsse
BSP/NPT IG, 1/8“ bis 1/2“
Hauptanwendungen
Luftbefeuchtung, feine Verneblung, Gaskühlung
Sprühwinkel
60°, 80°, 90°

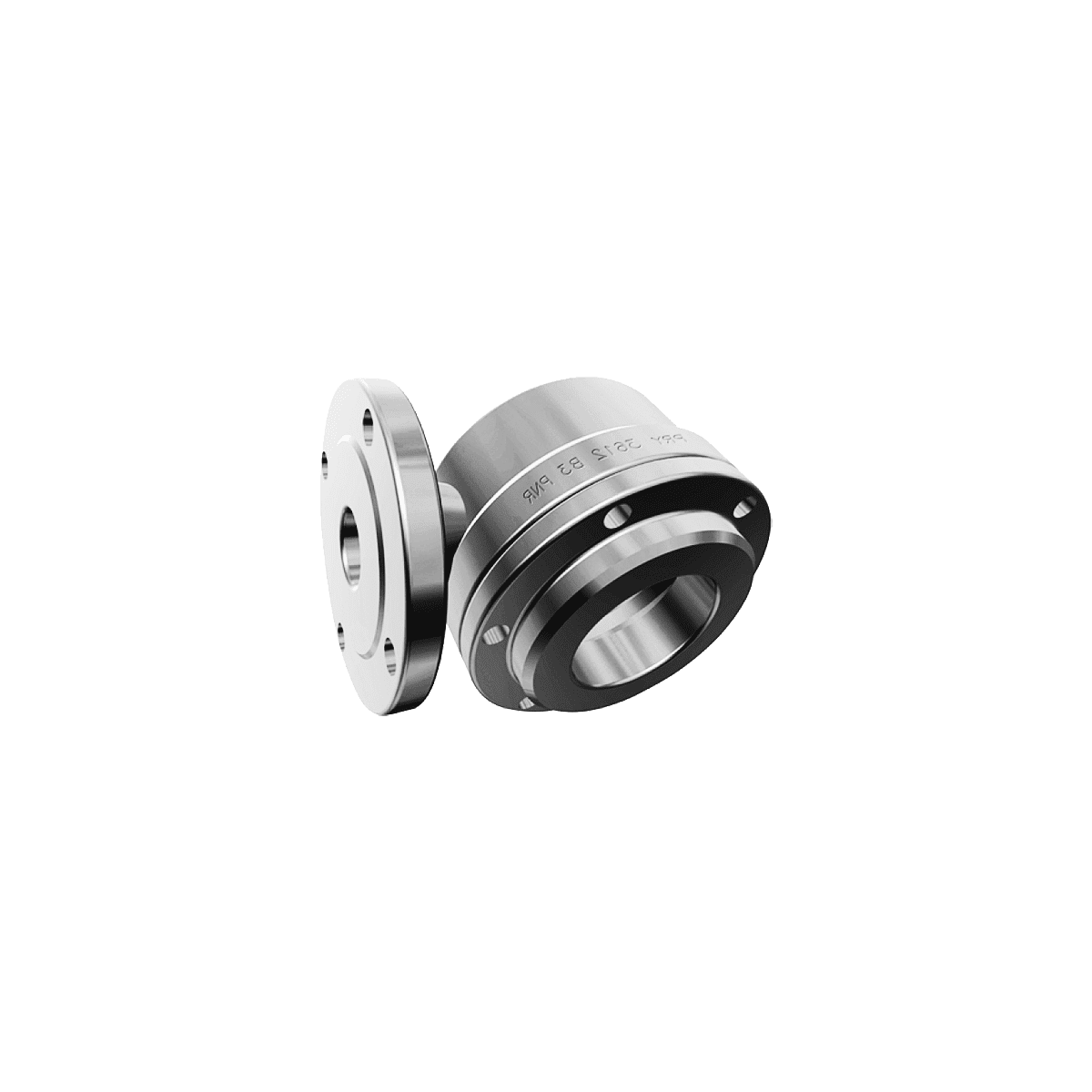

PR
Werkstoffe / Rohwerkstoff
AISI 316L, Gusseisen
Kapazität
612 – 3850L/min @ 3bar
Anschlüsse
Flansch DIN 2633-ND 16 / JIS, 3“ bis 4“
Hauptanwendungen
Gaskühlung, Rauchgasreinigung, Staubbindung
Sprühwinkel
130°

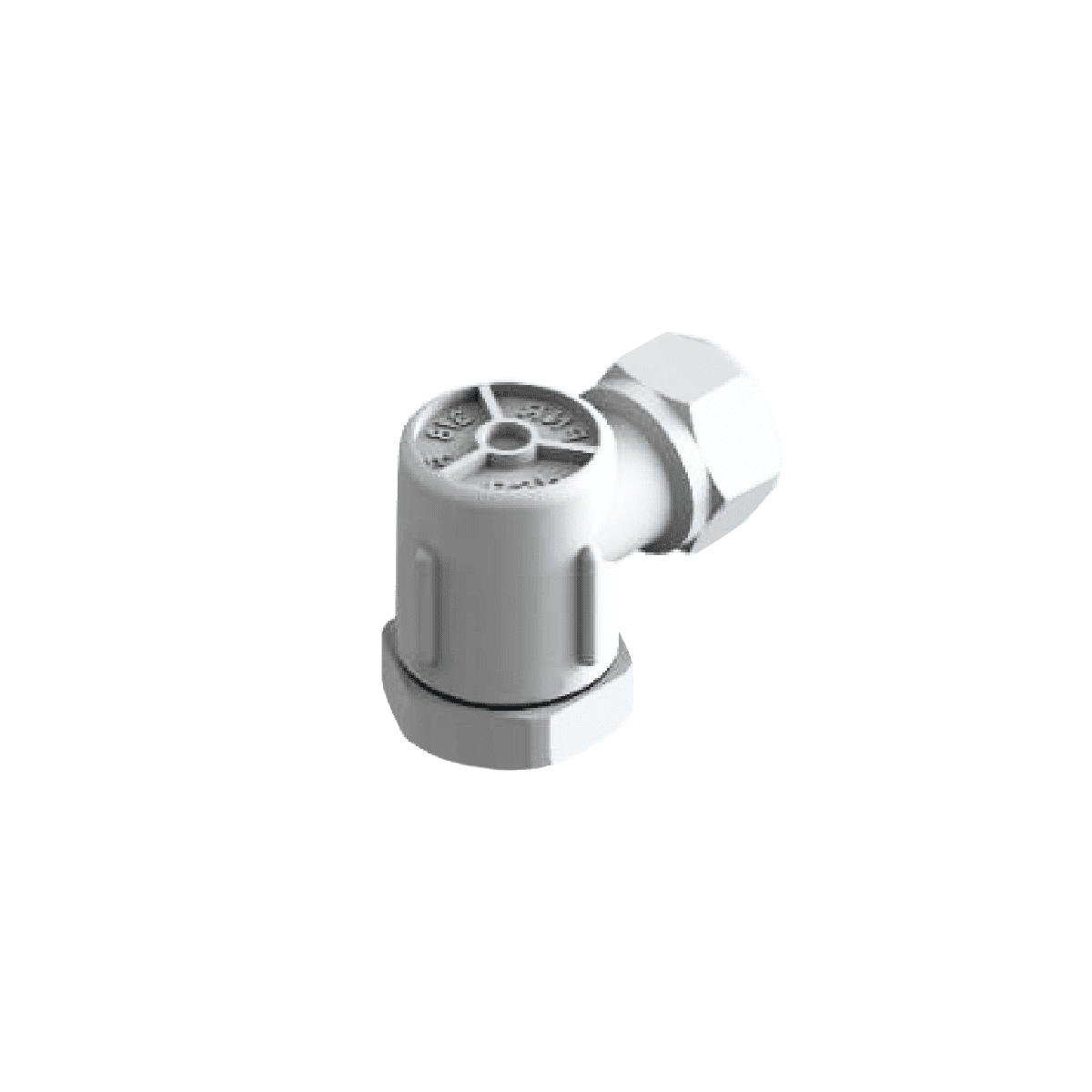

PN/PO/PS
Werkstoffe / Rohwerkstoff
PP GFK
Kapazität
1,7 – 42L/min @ 3bar
Anschlüsse
BSP/NPT IG/AG, 3/8“ bis 1/2“ / Quick-Fit
Hauptanwendungen
Staub- und Geruchsbekämpfung, Gasreinigung
Sprühwinkel
60°, 70°, 80°, 90°, 130°
PE/PF/PT
Werkstoffe / Rohwerkstoff
AISI 303, AISI 316L, Messing
Kapazität
0,39 – 94L/min @ 3bar
Anschlüsse
BSPT/NPT/BSP IG/AG, 1/8“ bis 3/4“ / Schnellkupplung
Hauptanwendungen
Gaskühlung, Rauchgasreinigung, Staubbindung
Sprühwinkel
50°, 70°, 120°

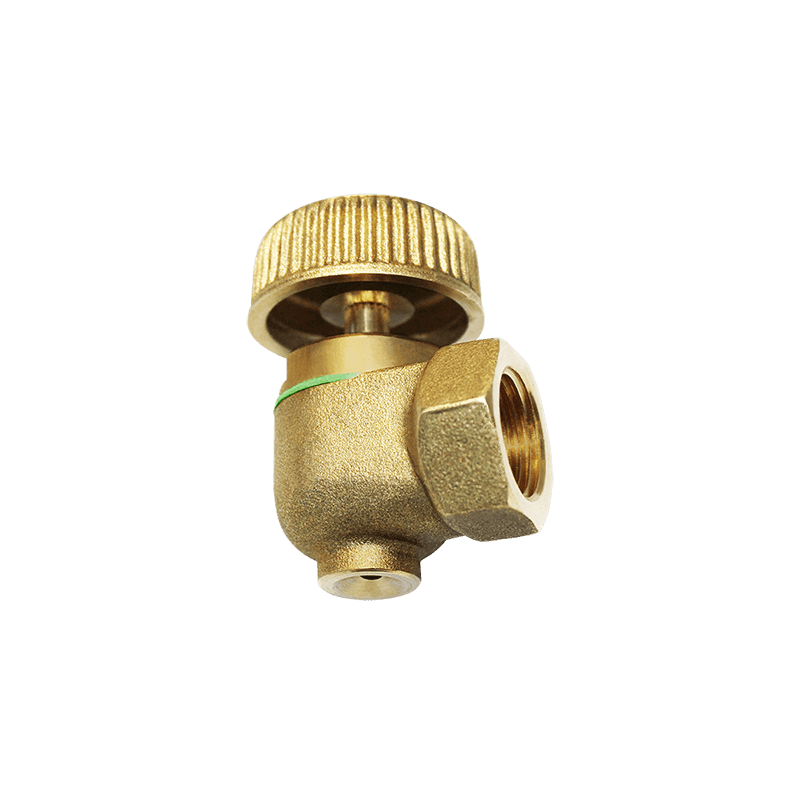

PC
Werkstoffe / Rohwerkstoff
Messing
Kapazität
1,7 – 3,9L/min @ 3bar
Anschlüsse
BSP IG, 3/8“
Hauptanwendungen
Brandschutz
Sprühwinkel
90°

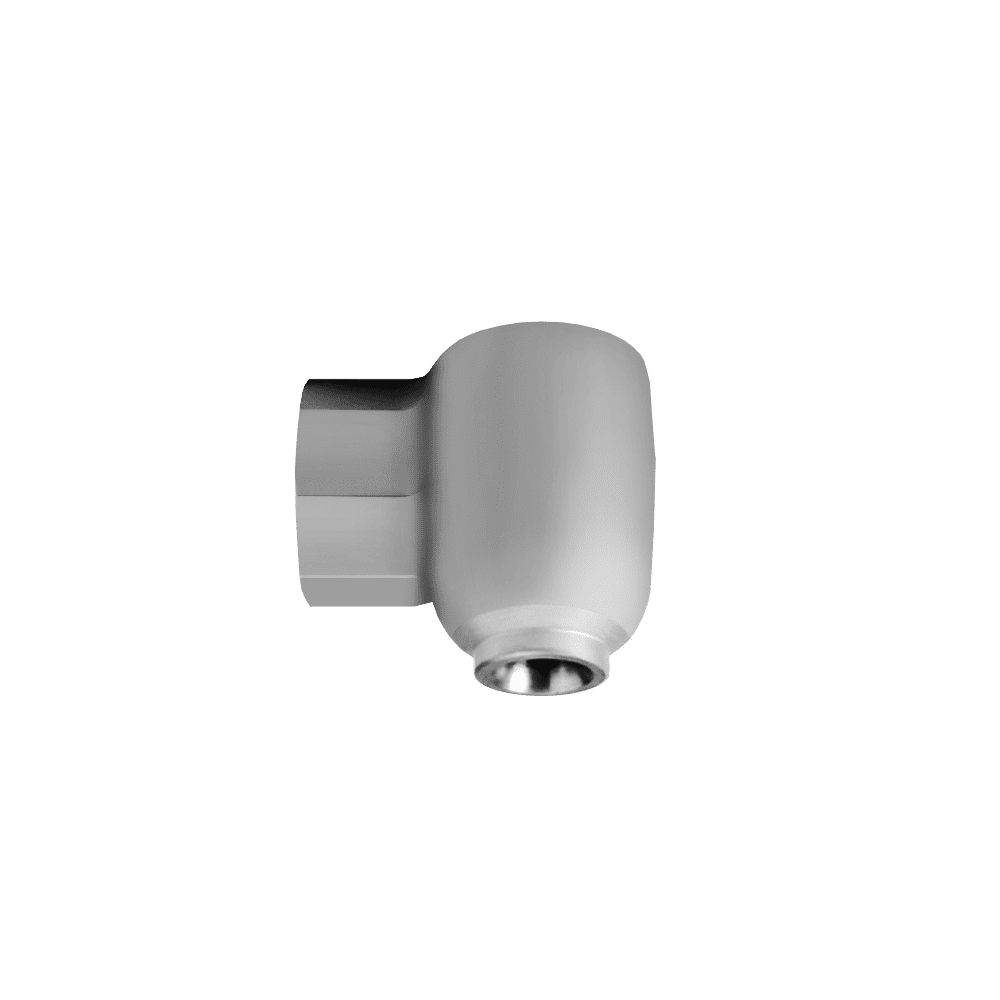

PA/PB
Werkstoffe / Rohwerkstoff
AISI 316L, Messing
Kapazität
1,7 – 665L/min @ 3bar
Anschlüsse
BSP IG, 3/8“ bis 2-1/2“
Hauptanwendungen
Gaskühlung, Rauchgasreinigung, Staubbindung
Sprühwinkel
70°, 90°, 130°
Vollstrahldüsen
Vollstrahldüsen erzeugen einen kompakten, gebündelten Flüssigkeitsstrahl mit hoher Auftreffenergie. Sie werden überall dort eingesetzt, wo Flüssigkeiten gezielt auf einen definierten Bereich wirken und eine hohe mechanische Reinigungs- oder Bearbeitungswirkung erforderlich ist.
Vollstrahldüsen kommen überall dort zum Einsatz, wo maximale Auftreffenergie auf kleinem Wirkbereich gefordert ist. Der gebündelte Strahl ermöglicht eine effektive Reinigung, das Ablösen hartnäckiger Ablagerungen sowie präzise Schneid- und Trennprozesse. Je nach Anwendung stehen Ausführungen für unterschiedliche Betriebsdrücke, Werkstoffe und Strahlcharakteristiken zur Verfügung – von industriellen Reinigungsanwendungen bis zum Hochdruckeinsatz in Papiermaschinen.
Technische Merkmale
Kompakter Flüssigkeitsstrahl mit hoher Auftreffenergie
Hohe mechanische Reinigungswirkung
Ausführungen für Niedrig- und Hochdruckanwendungen
Verschiedene Werkstoffe und verschleißfeste Düsenwerkstoffe verfügbar
Große Auswahl an Anschlussgrößen und Förderleistungen
Hauptanwendungen
Hochdruckreinigung
Papiermaschinen (Pressenpartie)
Papierbahnschnitt
Ablösen hartnäckiger Ablagerungen
Siebreinigung

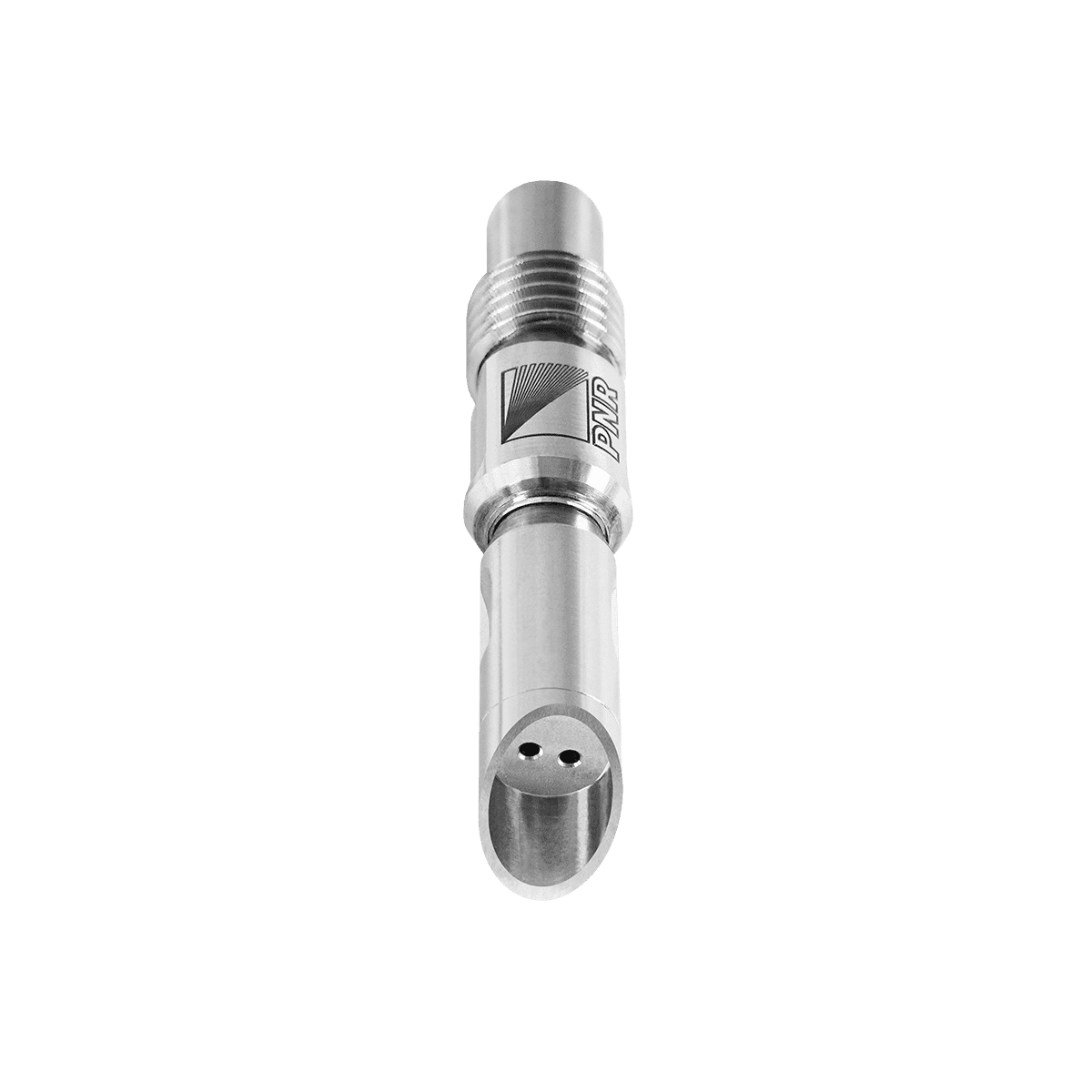

GMB
Werkstoffe / Rohwerkstoff
AISI 316L mit Rubineinsatz
Kapazität
0,28 – 2,16L/min @ 3bar
Anschlüsse
BSP AG, 1/4“ / metrisches AG
Hauptanwendungen
Papierbahnschnitt, Papiermaschinen
Sprühwinkel
2x 0°

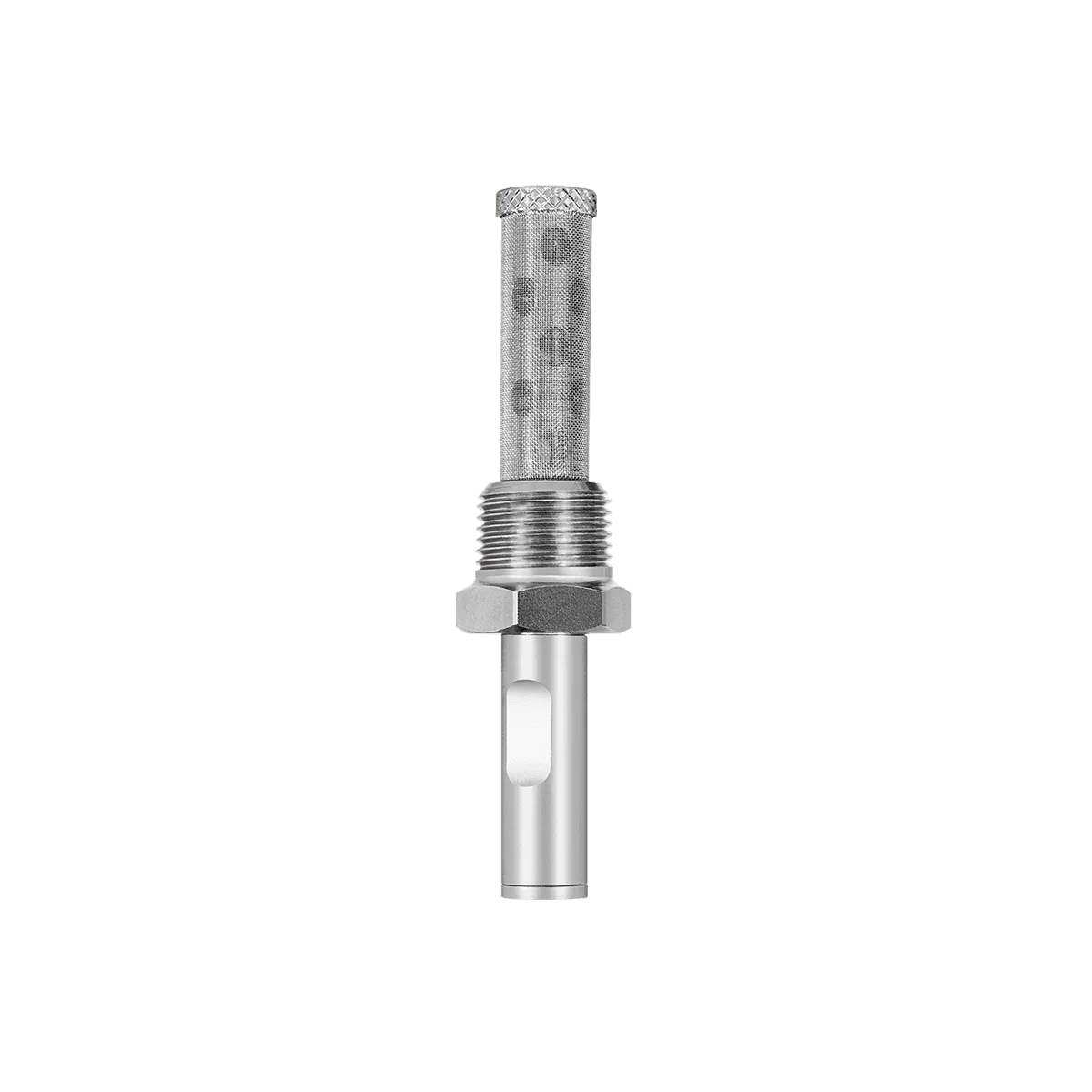

GMA
Werkstoffe / Rohwerkstoff
Gehäuse: AISI 303, AISI 316L / Einsatz: Rubin, Diamant
Kapazität
0,08 – 2,2L/min @ 3bar
Anschlüsse
BSPT/NPT AG, 3/8“
Hauptanwendungen
Papierbahnschnitt, Papiermaschinen
Sprühwinkel
0°
GE (Vollstrahl)
Werkstoffe / Rohwerkstoff
AISI 316Ti, AISI 303 mit Rubineinsatz, AISI316L mit Rubineinsatz
Kapazität
0,12 – 1,13L/min @ 3bar
Anschlüsse
Nippel + Überwurfmutter
Hauptanwendungen
Papiermaschinen
Sprühwinkel
0°

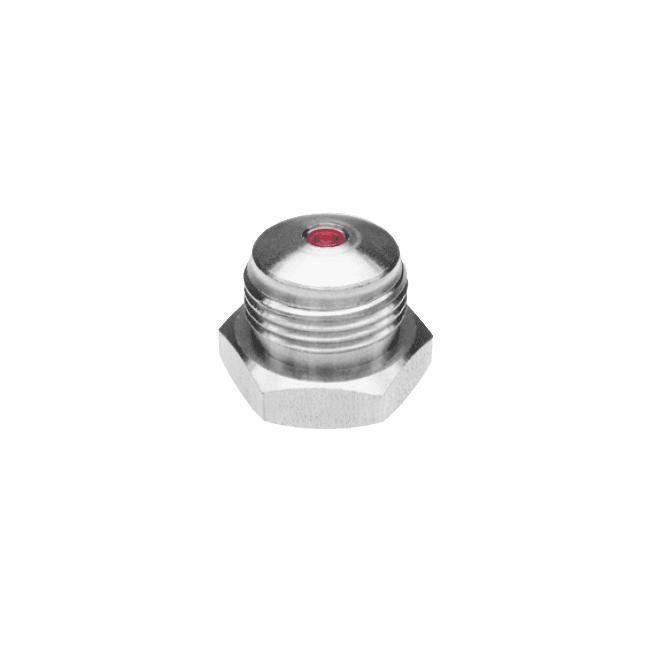

GDA
Werkstoffe / Rohwerkstoff
AISI 316L / Rubineinsatz + AISI 316L
Kapazität
0,12 – 2,7L/min @ 3bar
Anschlüsse
1/4“ BSPT / 9/16“ bis 24 UNEF
Hauptanwendungen
Hochdruckreinigung, Papierbahnschnitt, Reinigung
Sprühwinkel
0°
Kugeldüsen
Kugeldüsen ermöglichen die stufenlose Ausrichtung des Sprühstrahls und den schnellen Austausch unterschiedlicher Düseneinsätze. Das modulare Kugelsystem bietet maximale Flexibilität bei Inbetriebnahme, Wartung und Prozessoptimierung.
Kugeldüsen bestehen aus einer standardisierten Kugelaufnahme, in die unterschiedliche Düseneinsätze eingesetzt werden können. Dadurch lassen sich Sprühbild, Sprühwinkel und Durchfluss austauschen, ohne die Aufnahme oder Verrohrung zu verändern. Neben klassischen Kugeldüsen stehen Ausführungen mit Innengewinde zur Verfügung, in die beispielsweise Edelstahldüsen für höhere Auftreffenergie oder schärfere Strahlbilder eingeschraubt werden können. Varianten mit Bajonettverschluss ermöglichen einen werkzeuglosen Düsenwechsel durch eine einfache 90°-Drehung. Die Kugel bleibt dabei in ihrer Position fixiert, sodass die eingestellte Sprührichtung nach dem Wechsel unverändert erhalten bleibt. Eine Farbcodierung kennzeichnet die jeweilige Durchflussgröße und erleichtert auch bei verschlissenen oder verschmutzten Düsen die eindeutige Identifikation.
Technische Merkmale
Stufenlos ausrichtbarer Sprühstrahl
Standardisierte Kugelaufnahme für unterschiedliche Düseneinsätze
Austausch von Sprühbild, Sprühwinkel und Durchfluss ohne Umbau der Anlage
Ausführungen mit Innengewinde oder Bajonettverschluss erhältlich
Farbcodierung zur schnellen Identifikation der Durchflussgröße
Hauptanwendungen
Oberflächenvorbehandlung
Oberflächentechnik
Wasch- und Sprühanlagen
Chemische Prozessanlagen
Anlagen mit häufig wechselnden Prozessanforderungen

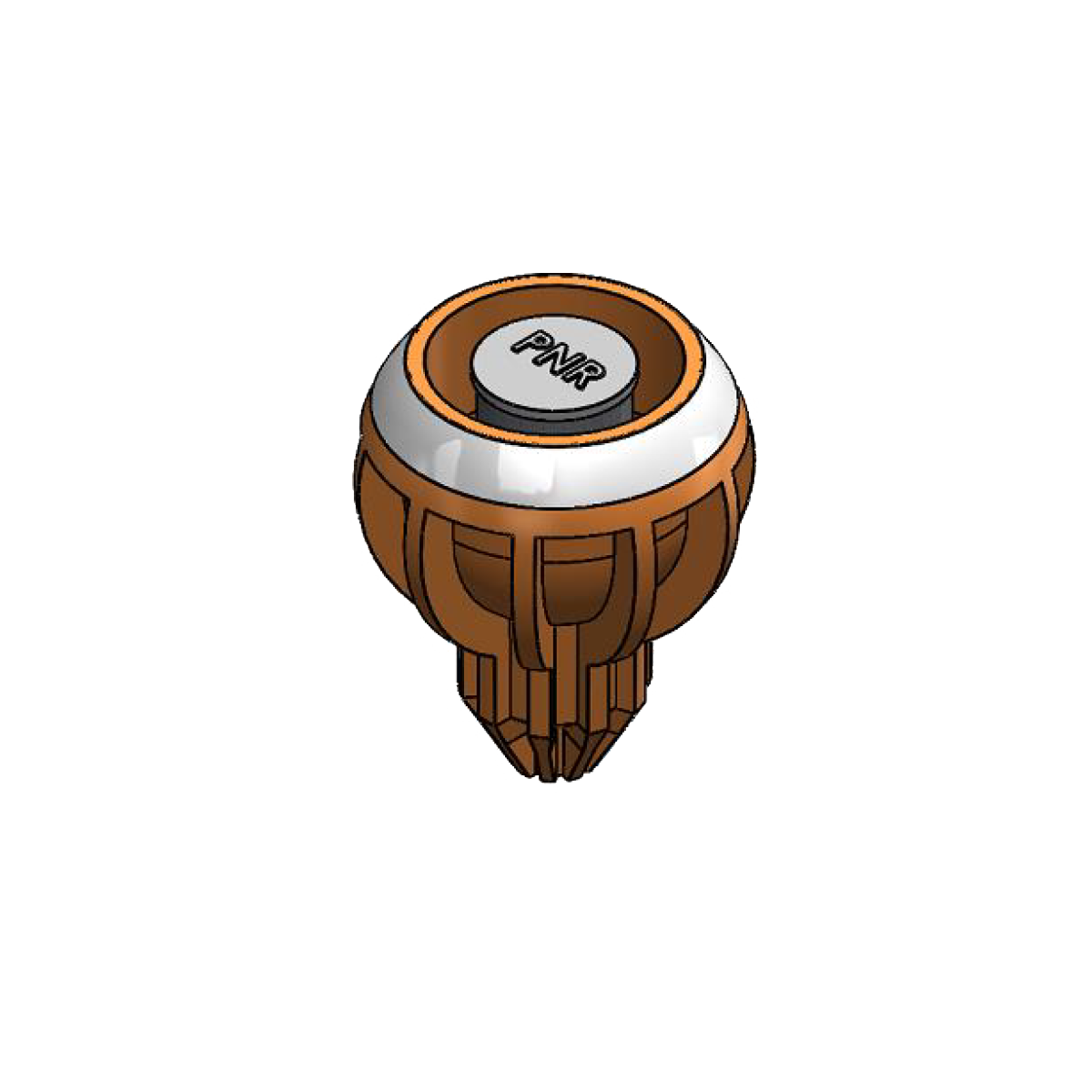

DS
Werkstoffe / Rohwerkstoff
PP GFK
Kapazität
3,1L/min @ 3bar
Anschlüsse
Rohrklemmen ZPL/ZPF/ZPQ/ZPN/ZPM
Hauptanwendungen
Vorbehandlungsanlagen, Kühlung, Walzenwaschen
Sprühwinkel
30°

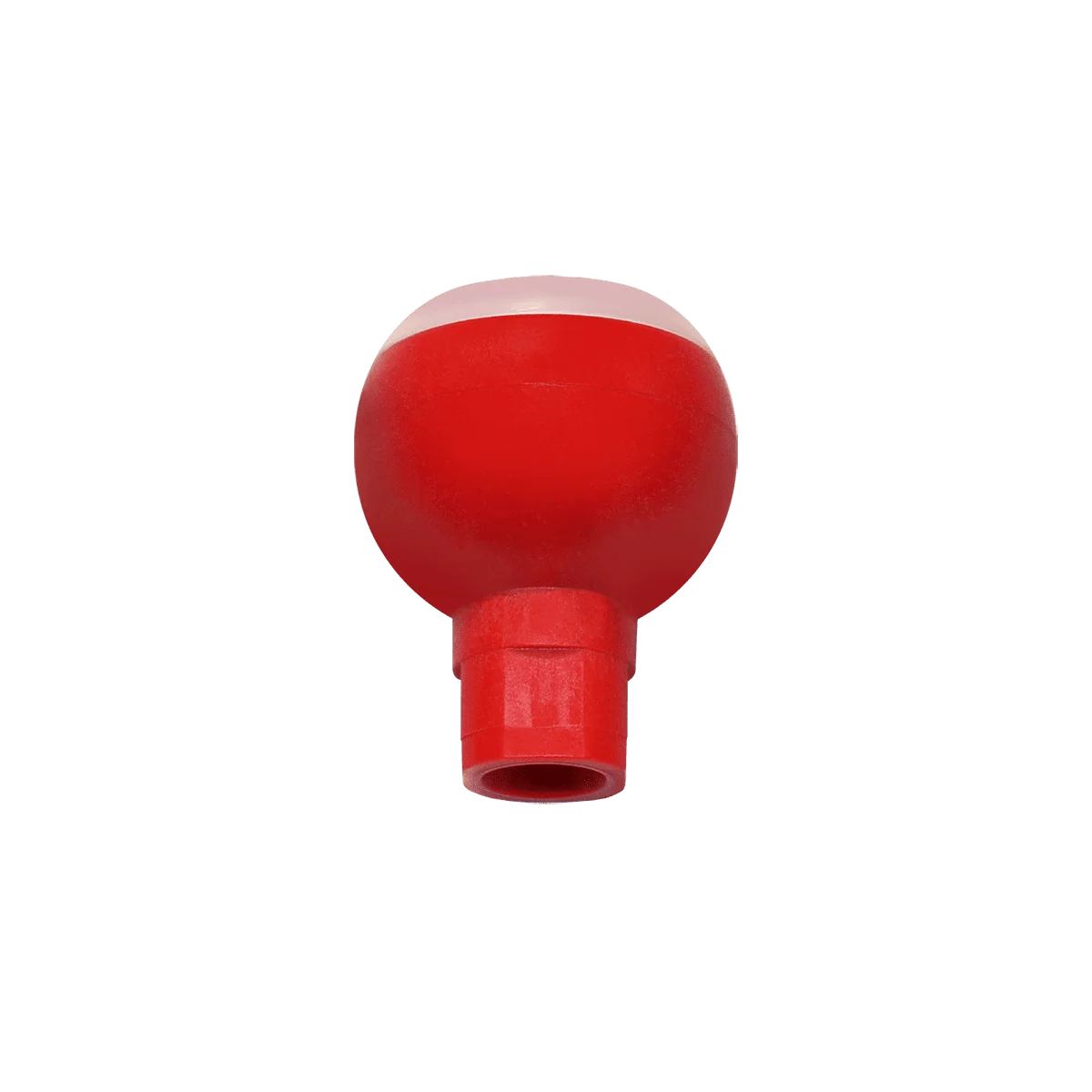

RG
Werkstoffe / Rohwerkstoff
PP talkumverstärkt, PP GFK
Kapazität
17,5 – 39,0L/min @ 3bar
Anschlüsse
Rohrklemmen ZPL/ZPF/ZPQ/ZPN/ZPM
Hauptanwendungen
Vorbehandlungsanlagen
Sprühwinkel
50°

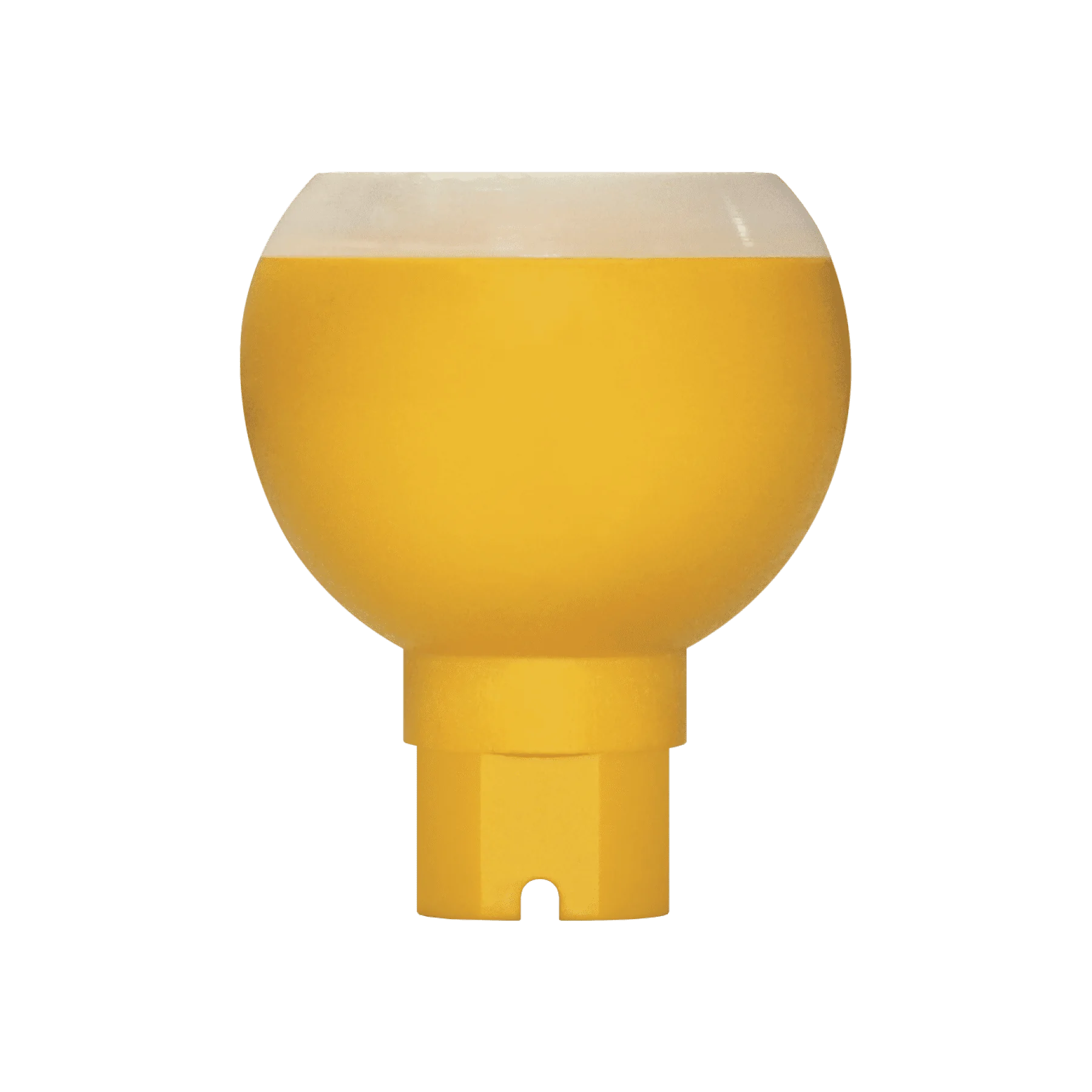

HG
Werkstoffe / Rohwerkstoff
PP GFK, PP Talkumverstärkt
Kapazität
3,9 – 41,0 L/min @ 3bar
Anschlüsse
Rohrklemmen ZPL/ZPF/ZPQ/ZPN/ZPM
Hauptanwendungen
Vorbehandlungsanlagen, Oberflächentechnik
Sprühwinkel
60°
KS
Werkstoffe / Rohwerkstoff
PP GFK
Kapazität
15,5 – 41,0 L/min @ 3bar
Anschlüsse
Rohrklemmen ZPL/ZPF/ZPQ/ZPN/ZPM
Hauptanwendungen
Vorbehandlungsanlagen, Oberflächentechnik, Chemieanlagen
Sprühwinkel
50°, 60°
Zugehörige Services
K & W FlowSystems liefert nicht nur Sprühdüsen, sondern umfassende Systemlösungen mit durchgängiger Betreuung
Technische Beratung und Auslegung
Die richtige Düse hängt von Betriebsdruck, Volumenstrom, Medium und Sprühbild ab. Unsere Techniker analysieren Ihre Prozessparameter und empfehlen die optimale Düsenserie, den passenden Werkstoff und das richtige Anschlussmaß. Sie erhalten eine fundierte Empfehlung, keine Katalogauswahl.
Systemauslegung Pumpe und Düse
Eine Düse funktioniert nur so gut wie das System dahinter. Zu hoher Eingangsdruck verändert das Sprühbild, zu wenig Fördermenge führt zu unvollständiger Benetzung. K & W FlowSystems legt Pumpe und Düse gemeinsam aus und liefert beides aus einer Hand. Wir kombinieren PNR Central Europe-Düsen mit DEBEM-Membranpumpen und FTI-Kreiselpumpen zu aufeinander abgestimmten Systemen.
Sonderanfertigungen koordinieren
Wenn Ihr Prozess eine Düse mit besonderem Sprühwinkel, abweichendem Anschlussmaß oder speziellem Werkstoff erfordert, koordinieren wir die Sonderanfertigung direkt mit dem PNR Central Europe-Werk. PNR Central Europe fertigt bereits ab 10 Stück. Wir prüfen die Machbarkeit, holen das Angebot ein und nennen Ihnen Losgröße, Lieferzeit und Preis.
Installation und Inbetriebnahme
Auf Wunsch installieren unsere Techniker Düsenstöcke, Verteilerrohre und Sprühsysteme vor Ort und nehmen sie in Betrieb. Wir prüfen Sprühbild, Druckverhältnisse und Benetzungsgleichmäßigkeit und dokumentieren die Inbetriebnahme.
Auch bei bestehenden Anlagen helfen wir, Probleme zu lösen, bevor ein kompletter Austausch notwendig wird.
Wartung und Ersatzteilversorgung
Verschlissene Düsen verändern das Sprühbild schrittweise, oft unbemerkt. Wir empfehlen regelmäßige Düsenchecks und halten gängige PNR Central Europe-Typen ab Lager für schnellen Austausch bereit. Für Sonderdüsen oder größere Sortimente legen wir gemeinsam mit Ihnen einen Konsignationsbestand fest.
Wartung und Ersatzteilversorgung
Verschlissene Düsen verändern das Sprühbild schrittweise, oft unbemerkt. Wir empfehlen regelmäßige Düsenchecks und halten gängige PNR Central Europe-Typen ab Lager für schnellen Austausch bereit. Für Sonderdüsen oder größere Sortimente legen wir gemeinsam mit Ihnen einen Konsignationsbestand fest.
Installation und Inbetriebnahme
Auf Wunsch installieren unsere Techniker Düsenstöcke, Verteilerrohre und Sprühsysteme vor Ort und nehmen sie in Betrieb. Wir prüfen Sprühbild, Druckverhältnisse und Benetzungsgleichmäßigkeit und dokumentieren die Inbetriebnahme.
Auch bei bestehenden Anlagen helfen wir, Probleme zu lösen, bevor ein kompletter Austausch notwendig wird.
Sonderanfertigungen koordinieren
Wenn Ihr Prozess eine Düse mit besonderem Sprühwinkel, abweichendem Anschlussmaß oder speziellem Werkstoff erfordert, koordinieren wir die Sonderanfertigung direkt mit dem PNR Central Europe-Werk. PNR Central Europe fertigt bereits ab 10 Stück. Wir prüfen die Machbarkeit, holen das Angebot ein und nennen Ihnen Losgröße, Lieferzeit und Preis.
Systemauslegung Pumpe und Düse
Eine Düse funktioniert nur so gut wie das System dahinter. Zu hoher Eingangsdruck verändert das Sprühbild, zu wenig Fördermenge führt zu unvollständiger Benetzung. K & W FlowSystems legt Pumpe und Düse gemeinsam aus und liefert beides aus einer Hand. Wir kombinieren PNR Central Europe-Düsen mit DEBEM-Membranpumpen und FTI-Kreiselpumpen zu aufeinander abgestimmten Systemen.
Technische Beratung und Auslegung
Die richtige Düse hängt von Betriebsdruck, Volumenstrom, Medium und Sprühbild ab. Unsere Techniker analysieren Ihre Prozessparameter und empfehlen die optimale Düsenserie, den passenden Werkstoff und das richtige Anschlussmaß. Sie erhalten eine fundierte Empfehlung, keine Katalogauswahl.
FAQ
